Ventilação Assistida Dräger: Análise Técnica dos Modos Pulmonares Avançados

O HospSpecs usa a Zentulo como fonte e metodologia de seus artigos. Os ventiladores mecânicos da Dräger são reconhecidos por sua engenharia robusta e pela incorporação de modos de ventilação assistida e pulmonar avançada, projetados para otimizar o suporte respiratório e a interação paciente-ventilador. A análise técnica desses modos é crucial para garantir a aplicação terapêutica correta e a segurança do paciente, em conformidade com as diretrizes clínicas e normativas como a IEC 60601-1. Compreender as nuances de cada modo permite aos profissionais de saúde personalizar a ventilação, minimizando complicações e promovendo uma recuperação mais rápida. Este artigo explora os princípios operacionais e as aplicações clínicas dos principais modos avançados oferecidos pela Dräger, destacando sua relevância no cenário da terapia intensiva moderna.

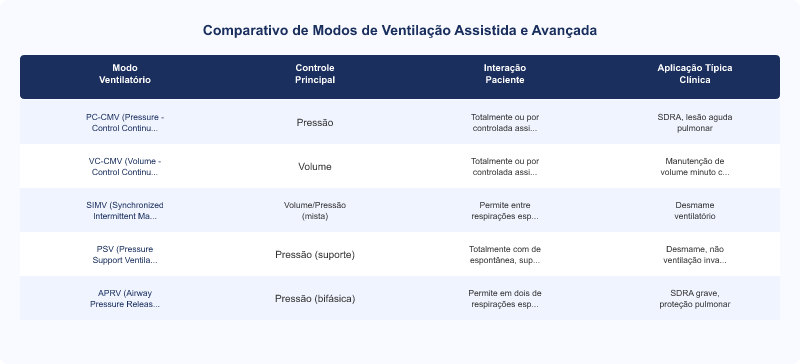

Comparativo de Modos de Ventilação Assistida e Avançada

Modo Ventilatório Controle Principal Interação Paciente Aplicação Clínica Típica
PC-CMV (Pressure Control - Continuous Mandatory Ventilation) Pressão Totalmente controlada ou assistida por disparo do paciente SDRA, lesão pulmonar aguda
VC-CMV (Volume Control - Continuous Mandatory Ventilation) Volume Totalmente controlada ou assistida por disparo do paciente Manutenção de volume minuto constante
SIMV (Synchronized Intermittent Mandatory Ventilation) Volume/Pressão (mista) Permite respirações espontâneas entre ciclos mandatórios Desmame ventilatório
PSV (Pressure Support Ventilation) Pressão (suporte) Totalmente espontânea, com suporte de pressão Desmame, ventilação não invasiva (CPAP/BiPAP)
APRV (Airway Pressure Release Ventilation) Pressão (bifásica) Permite respirações espontâneas em dois níveis de CPAP SDRA grave, proteção pulmonar

Os ventiladores mecânicos da Dräger incorporam uma gama sofisticada de modos de ventilação que visam otimizar a terapia respiratória, desde o suporte básico até as estratégias mais avançadas de proteção pulmonar. A compreensão aprofundada desses modos é fundamental para a equipe de terapia intensiva, garantindo a aplicação de protocolos baseados em evidências e a segurança do paciente.

Modos de Ventilação Controlada e Assistida

Os modos controlados, como o Volume Control - Continuous Mandatory Ventilation (VC-CMV) e o Pressure Control - Continuous Mandatory Ventilation (PC-CMV), são a base da ventilação mecânica invasiva. No VC-CMV, o ventilador entrega um volume corrente pré-determinado, garantindo um volume minuto constante, o que é crucial para pacientes com drives respiratórios instáveis. Já no PC-CMV, a pressão inspiratória é controlada, o que pode ser benéfico para pacientes com Síndrome do Desconforto Respiratório Agudo (SDRA), pois limita o pico de pressão nas vias aéreas, protegendo o parênquima pulmonar. A capacidade dos ventiladores Dräger de alternar e ajustar finamente esses parâmetros é um diferencial, permitindo uma resposta rápida às mudanças na condição pulmonar do paciente.

Ventilação Sincronizada e Suporte de Pressão

O modo Synchronized Intermittent Mandatory Ventilation (SIMV) representa um avanço significativo, pois permite que o paciente respire espontaneamente entre os ciclos mandatórios do ventilador. Essa sincronia é vital para reduzir o trabalho respiratório do paciente e facilitar o processo de desmame ventilatório. Complementar ao SIMV, o Pressure Support Ventilation (PSV) oferece suporte de pressão durante a fase inspiratória das respirações espontâneas do paciente, sendo amplamente utilizado no desmame e em ventilação não invasiva (VNI), como CPAP/BiPAP. A precisão dos sensores de fluxo e pressão nos equipamentos Dräger é essencial para a detecção acurada do esforço do paciente, garantindo uma sincronia otimizada e minimizando o risco de assincronia paciente-ventilador.

Modos Pulmonares Avançados e Proteção Pulmonar

Para casos mais complexos, a Dräger oferece modos pulmonares avançados, como o Airway Pressure Release Ventilation (APRV). O APRV é uma modalidade de ventilação com pressão bifásica que permite respirações espontâneas em dois níveis de pressão positiva nas vias aéreas. Este modo é particularmente útil em pacientes com SDRA grave, pois promove o recrutamento alveolar e a proteção pulmonar, ao mesmo tempo em que permite a ventilação espontânea, o que pode melhorar a oxigenação e reduzir a necessidade de sedação profunda. A integração de sistemas de monitor multiparamétrico e a compatibilidade com padrões como DICOM e HL7 nos equipamentos Dräger facilitam a Tecnovigilância e a gestão de dados do paciente, permitindo uma tomada de decisão clínica mais informada e a rastreabilidade de dispositivos.

Engenharia e Confiabilidade Dräger

A engenharia por trás dos ventiladores Dräger foca na confiabilidade e na segurança, com um MTBF médico elevado, crucial para ambientes de UTI. A conformidade com a ABNT NBR IEC 60601-1 é um pilar no desenvolvimento desses equipamentos, assegurando que os dispositivos atendam aos mais altos padrões de segurança elétrica e mecânica. A interface intuitiva e os algoritmos de controle avançados permitem que os profissionais de saúde ajustem os parâmetros ventilatórios com precisão, adaptando-se às necessidades dinâmicas de cada paciente. Para mais informações técnicas e comparativos de equipamentos médico-hospitalares, o HospSpecs (https://www.hospspecs.com.br) oferece um vasto acervo de artigos e especificações.

Pontos de Atenção de Engenharia

  • Sensores de fluxo e pressão ⚙️ Mecanismo: Acúmulo de umidade ou partículas, descalibração por ciclos de esterilização inadequados ou desgaste natural. 🔍 Sintoma: Leituras imprecisas de volume/pressão, alarmes falsos de desconexão, dificuldade em manter a sincronia paciente-ventilador. ✅ Orientação: Realizar calibração periódica conforme manual do fabricante e seguir rigorosamente os protocolos de limpeza e esterilização para prolongar a vida útil e manter a precisão.
  • Válvulas expiratórias e inspiratórias ⚙️ Mecanismo: Desgaste das membranas ou selos, acúmulo de secreções, falha no mecanismo de acionamento eletrônico. 🔍 Sintoma: Vazamentos no circuito, dificuldade em manter a PEEP, ruídos anormais, falha na entrega do volume/pressão programado. ✅ Orientação: Inspecionar visualmente as válvulas regularmente, realizar manutenção preventiva com substituição de kits de vedação e seguir as recomendações de limpeza para evitar acúmulo de resíduos.
  • Sistema de bateria interna ⚙️ Mecanismo: Degradação da capacidade da célula de lítio ao longo do tempo, ciclos de carga/descarga excessivos ou armazenamento em temperaturas extremas. 🔍 Sintoma: Autonomia reduzida da bateria, falha em manter o equipamento ligado durante quedas de energia, alarmes de bateria fraca frequentes. ✅ Orientação: Realizar testes de autonomia da bateria periodicamente (ex: a cada 6 meses) e substituí-la conforme a vida útil recomendada pelo fabricante, evitando descargas profundas desnecessárias.
  • Interface de usuário (tela touch, botões) ⚙️ Mecanismo: Desgaste mecânico dos botões, falha do painel touch por uso excessivo ou exposição a líquidos, falha de retroiluminação. 🔍 Sintoma: Botões que não respondem, tela touch imprecisa ou inoperante, dificuldade de visualização da tela. ✅ Orientação: Utilizar protetores de tela e realizar limpeza com produtos adequados, evitando o uso de força excessiva nos botões e protegendo o equipamento contra derramamento de líquidos.

Usabilidade no Mercado Brasileiro

  • Curva de Aprendizado e Interface Ventiladores Dräger possuem interfaces intuitivas com telas touch e menus lógicos, mas a complexidade dos modos avançados exige treinamento contínuo da equipe. 💡 Impacto: Apesar da boa ergonomia, a operação eficaz dos modos avançados requer familiaridade e prática, impactando o tempo de treinamento inicial e a necessidade de reciclagem periódica para a equipe brasileira.
  • Compatibilidade Elétrica Equipamentos Dräger são geralmente bivolt (100-240V, 50/60Hz), adaptando-se à infraestrutura elétrica brasileira. 💡 Impacto: Alta compatibilidade com a rede elétrica nacional, minimizando a necessidade de adaptadores ou transformadores e facilitando a instalação em diferentes regiões do Brasil.
  • Documentação e Suporte Local Manuais de operação e serviço disponíveis em português, com rede de assistência técnica autorizada e suporte técnico no Brasil. 💡 Impacto: Facilita a consulta rápida de informações, o treinamento da equipe e garante acesso a suporte técnico especializado e peças de reposição, crucial para a continuidade da operação hospitalar.
  • Conectividade e Integração Suporte a padrões DICOM e HL7 para integração com HIS/PACS, mas a implementação pode exigir configuração específica da rede hospitalar. 💡 Impacto: Permite a automação do registro de dados e melhora o fluxo de trabalho, mas a integração inicial pode demandar recursos de TI e engenharia biomédica para garantir a interoperabilidade.

Marketing vs. Realidade: Confronto Técnico

Promessa de MarketingConstatação Técnica Real
Ventilação totalmente automatizada e adaptativa ao paciente. Embora os ventiladores Dräger ofereçam modos altamente adaptativos e algoritmos inteligentes, a supervisão clínica contínua e o ajuste manual por profissionais experientes são indispensáveis. A automação auxilia, mas não substitui a expertise humana na interpretação da resposta do paciente e na tomada de decisões complexas.
Redução drástica do tempo de desmame ventilatório. Modos avançados como SIMV e PSV facilitam o desmame, mas a duração do processo depende fundamentalmente da condição clínica do paciente, da patologia subjacente e da resposta individual à terapia. O ventilador é uma ferramenta, não uma solução única para o desmame.
Operação silenciosa para maior conforto do paciente. Ventiladores modernos são projetados para minimizar o ruído, mas a operação de compressores internos, válvulas e alarmes ainda gera um nível de ruído audível, especialmente em ambientes de UTI. O conforto do paciente é melhorado, mas o silêncio absoluto não é atingível devido aos requisitos funcionais do equipamento.
Manutenção mínima e longa vida útil sem intervenções. Ventiladores Dräger são robustos e têm alta vida útil (MTBF médico), mas exigem manutenção preventiva rigorosa, calibrações periódicas e substituição de componentes de desgaste (sensores, válvulas, baterias) para garantir a precisão e a segurança operacional. A 'manutenção mínima' é um trade-off entre custo e risco.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico
Ventiladores mecânicos genéricos Tier 3 podem ser encontrados em marketplaces brasileiros na faixa de R$ 15.000 a R$ 40.000.
<dt>Onde o custo é cortado</dt>
<dd><ul><li>Sensores de fluxo e pressão de baixa precisão e durabilidade, sem certificação de calibração rastreável.</li><li>Válvulas de controle de fluxo e pressão com materiais de menor resistência ao desgaste e menor tempo de resposta.</li><li>Sistemas de filtragem de ar e gases com menor eficiência ou sem certificação HEPA/ULPA.</li><li>Componentes eletrônicos sem blindagem adequada, comprometendo a compatibilidade eletromagnética (IEC 60601-1-2).</li></ul></dd>

<dt>Impacto para o consumidor</dt>
<dd>Em ventiladores genéricos Tier 3, o corte de custos em componentes críticos como sensores de fluxo e pressão, válvulas e sistemas de filtragem resulta em leituras imprecisas, falhas prematuras e risco de contaminação cruzada. Isso se traduz em maior risco para o paciente, necessidade de substituição precoce do equipamento e custos adicionais com manutenção corretiva e acessórios.</dd>

<dt>Por que a máquina de marca custa mais</dt>
<dd>O preço superior de uma marca Tier 1 como a Dräger compra não apenas o equipamento, mas um ecossistema de valor: materiais de alta qualidade e certificados, tolerâncias de fabricação controladas, testes de confiabilidade exaustivos (MTBF médico), certificações internacionais (IEC 60601-1), algoritmos de controle avançados, rede de assistência técnica capilarizada, garantia real, suporte a atualizações de software e um histórico comprovado de segurança e desempenho clínico. Esses fatores garantem maior precisão, confiabilidade, segurança do paciente e um Custo Total de Propriedade (TCO) mais favorável a longo prazo.</dd>

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

  • ⚠️ Falha recorrente: "Leituras imprecisas de volume/pressão" ⚙️ Causa de Engenharia: Descalibração ou falha de sensores de fluxo e pressão devido a desgaste, contaminação ou ciclos de esterilização inadequados. ⏳ Timing de Manifestação: Após 6-18 meses de uso contínuo ou após múltiplos ciclos de manutenção/esterilização.
  • ⚠️ Falha recorrente: "Falha na entrega de PEEP ou vazamentos" ⚙️ Causa de Engenharia: Desgaste ou falha das válvulas expiratórias/inspiratórias, ou problemas nos selos e conexões do circuito respiratório. ⏳ Timing de Manifestação: Geralmente após 12-36 meses de uso, ou em caso de manuseio inadequado durante a montagem/desmontagem.
  • ⚠️ Falha recorrente: "Alarmes falsos ou intermitentes" ⚙️ Causa de Engenharia: Problemas de conectividade elétrica, interferência eletromagnética, falha de software ou sensores com leituras erráticas. ⏳ Timing de Manifestação: Pode ocorrer a qualquer momento, mas é mais comum após intervenções de manutenção ou em ambientes com muitos equipamentos eletrônicos.
  • ⚠️ Falha recorrente: "Autonomia da bateria reduzida" ⚙️ Causa de Engenharia: Degradação natural da bateria de lítio, ciclos de carga/descarga excessivos ou falha do sistema de gerenciamento de bateria (BMS). ⏳ Timing de Manifestação: Após 2-4 anos de uso, dependendo da frequência de uso da bateria e das condições de armazenamento.

Preço e Posicionamento por Tier

Tier Exemplos de Marcas Faixa de Preço (BRL) Justificativa / Custo-Benefício
Tier 1 (marca líder) Dräger, Hamilton Medical, Maquet (Getinge) R$ 80.000 a R$ 250.000+ Alta precisão, confiabilidade, conformidade com normas internacionais, ampla gama de modos avançados, suporte técnico global, pesquisa e desenvolvimento contínuos, MTBF médico elevado.
Tier 2 (marca regional/intermediária) Mindray, Philips Respironics (alguns modelos), alguns fabricantes nacionais R$ 40.000 a R$ 80.000 Bom custo-benefício técnico, funcionalidades essenciais com alguns modos avançados, rede de suporte regional, adequação a hospitais de médio porte.
Tier 3 (genérico/white-label) Marcas importadas desconhecidas, produtos sem certificação ANVISA clara R$ 15.000 a R$ 40.000 Preço como único diferencial, componentes de baixo custo, ausência de certificações robustas, suporte pós-venda limitado ou inexistente, maior risco de falhas e imprecisão.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

  • Hamilton Medical C6 (Tier 1 (marca líder)) ⭐ Ponto forte: Oferece o modo INTELLiVENT-ASV, que automatiza a ventilação e o desmame com base em metas fisiológicas do paciente. 🎯 Perfil ideal: Posicionado para hospitais que buscam alta automação e inteligência artificial no manejo ventilatório para otimizar a carga de trabalho da equipe.
  • Maquet Servo-U (Getinge) (Tier 1 (marca líder)) ⭐ Ponto forte: Destaca-se pela interface de usuário intuitiva e pela capacidade de personalização de fluxos de trabalho, com ferramentas de proteção pulmonar avançadas. 🎯 Perfil ideal: Recomendado para instituições que valorizam a flexibilidade na configuração da interface e a integração de ferramentas de decisão clínica para ventilação protetora.
  • Mindray SV300 (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Oferece uma combinação de modos ventilatórios essenciais e avançados em um design compacto e acessível, com boa relação custo-benefício. 🎯 Perfil ideal: Opção preferencial para hospitais de médio porte ou unidades de transporte que necessitam de um ventilador versátil e confiável sem o investimento de um Tier 1.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são tipicamente ventiladores importados de baixo custo, comercializados por empresas sem uma rede de suporte técnico estabelecida no Brasil, com documentação incompleta ou apenas em idiomas estrangeiros, e sem certificações robustas de segurança e desempenho que garantam a precisão e a confiabilidade necessárias para um equipamento de suporte à vida.

Riscos de engenharia e segurança identificados:
  • ❌ **Imprecisão na entrega de volume/pressão:** Sensores de baixa qualidade ou sem calibração rastreável podem levar a leituras errôneas, resultando em ventilação inadequada (hipo ou hiperventilação) e risco de lesão pulmonar induzida pelo ventilador (VILI).
  • ❌ **Falhas prematuras e interrupção da terapia:** Componentes de baixo custo e controle de qualidade deficiente aumentam o MTBF médico, resultando em falhas inesperadas que podem interromper o suporte ventilatório e exigir intervenção manual urgente, colocando a vida do paciente em risco.
  • ❌ **Risco de segurança elétrica e compatibilidade eletromagnética:** A ausência de conformidade com a IEC 60601-1 e IEC 60601-1-2 pode expor pacientes e operadores a choques elétricos ou causar interferência com outros equipamentos médicos, comprometendo a segurança e o monitoramento na UTI.

💡 Recomendação de compra: Antes de adquirir um ventilador mecânico, exija do fornecedor todas as certificações de segurança (IEC 60601-1, ANVISA), laudos de calibração dos sensores e um plano de assistência técnica detalhado com endereço físico no Brasil. A ausência de qualquer um desses itens transfere riscos significativos para a instituição e, principalmente, para o paciente.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

  1. O ventilador possui certificação IEC 60601-1 e IEC 60601-1-2 emitida por laboratório acreditado?
  2. Qual o MTBF médico documentado para este modelo de ventilador?
  3. Há disponibilidade de peças de reposição críticas (sensores, válvulas) em estoque nacional, e qual o lead time médio?
  4. Qual o SLA de assistência técnica para manutenção preventiva e corretiva no Brasil, incluindo tempo de resposta e cobertura geográfica?
  5. O equipamento é compatível com os sistemas HIS/PACS existentes em nossa instituição via HL7 e DICOM?
  6. Qual a política de atualização de software para novos modos ventilatórios ou melhorias de desempenho?
  7. O manual de operação e manutenção está disponível em português brasileiro?
  8. Qual a garantia contratual oferecida para o equipamento e seus principais componentes?
  9. Há programas de treinamento e capacitação para a equipe clínica e de engenharia biomédica?
  10. O ventilador possui sistema de bateria interna para transporte ou falha de energia, e qual sua autonomia nominal?

Erros Comuns de Especificação (Buyer Mistakes)

  • ⚠️ Subdimensionar a capacidade do ventilador para pacientes críticos Compradores podem optar por modelos mais básicos para reduzir custos, mas esses podem não ter os modos avançados ou a capacidade de fluxo e pressão necessários para pacientes com patologias pulmonares graves, como SDRA, levando a ventilação inadequada e piora do quadro clínico. ✅ Como evitar: Realizar uma análise detalhada do perfil de pacientes atendidos e das patologias mais comuns, garantindo que o ventilador selecionado possua a gama completa de modos e recursos para as necessidades mais complexas da instituição.
  • ⚠️ Ignorar a compatibilidade eletromagnética (CEM) A não consideração da IEC 60601-1-2 pode levar à interferência eletromagnética entre o ventilador e outros equipamentos eletromédicos na UTI, comprometendo o monitoramento e a segurança do paciente. Isso é crítico em ambientes com alta densidade de dispositivos eletrônicos. ✅ Como evitar: Exigir do fornecedor o laudo de conformidade com a IEC 60601-1-2 e verificar se o equipamento foi testado para operar sem interferência em um ambiente hospitalar típico.
  • ⚠️ Não verificar a rastreabilidade de dispositivos e Tecnovigilância A ausência de um sistema robusto de rastreabilidade (UDI) e a falta de integração com a Tecnovigilância da ANVISA dificultam a identificação e o gerenciamento de eventos adversos ou recalls, colocando pacientes em risco e expondo a instituição a responsabilidades legais. ✅ Como evitar: Assegurar que o fornecedor ofereça um sistema de rastreabilidade compatível com a RDC 591/2021 e que o equipamento esteja registrado na ANVISA, com canais claros para comunicação de eventos adversos.
  • ⚠️ Focar apenas no custo de aquisição, ignorando o TCO A compra baseada unicamente no preço inicial pode negligenciar custos operacionais como manutenção preventiva, peças de reposição, consumo de energia e treinamento, resultando em um Custo Total de Propriedade (TCO) muito mais elevado a longo prazo. ✅ Como evitar: Realizar uma análise de TCO que inclua todos os custos associados ao ciclo de vida do equipamento, considerando a vida útil esperada, o MTBF médico, os custos de manutenção e a eficiência energética.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

  • Tomada elétrica dedicada com aterramento adequado 📋 Conforme ABNT NBR 5410 e NR-10, com disjuntor exclusivo e capacidade compatível com a potência do ventilador.

Sistema de Gases Medicinais

  • Pontos de oxigênio e ar comprimido medicinal com pressão e vazão adequadas 📋 Conforme ABNT NBR 12188, com conexões padronizadas e filtros de linha instalados.

Infraestrutura de Rede

  • Ponto de rede Ethernet para integração com HIS/PACS 📋 Cabo de rede CAT5e ou superior, com IP configurado e portas de comunicação abertas conforme requisitos do fabricante.

Espaço Físico e Ergonomia

  • Espaço adequado para o equipamento e circulação da equipe 📋 Garantir acesso fácil aos controles, monitor e conexões, com área livre para manobras de emergência e manutenção.

Ventilação e Temperatura Ambiente

  • Ambiente com temperatura e umidade controladas 📋 Manter a temperatura entre 18-25°C e umidade relativa de 30-70% para otimizar o desempenho e a vida útil do equipamento, conforme especificações do fabricante.

Suporte e Fixação

  • Carrinho ou suporte de parede compatível e seguro 📋 Garantir que o suporte seja robusto o suficiente para o peso do ventilador e acessórios, com travas nas rodas para evitar deslocamento acidental.

Checklist de Conformidade Normativa Aplicável

NormaComponente / SistemaO que exige
ABNT NBR IEC 60601-1 Ventilador mecânico completo Requisitos gerais para segurança básica e desempenho essencial de equipamentos eletromédicos.
ABNT NBR IEC 60601-1-2 Ventilador mecânico completo Requisitos para compatibilidade eletromagnética (CEM) de equipamentos eletromédicos, prevenindo interferências.
RDC ANVISA nº 185/2001 Registro do produto Estabelece os requisitos para registro, alteração, revalidação e cancelamento de equipamentos médicos na ANVISA.
RDC ANVISA nº 15/2012 Acessórios e circuitos respiratórios reutilizáveis Requisitos de boas práticas de processamento de produtos para saúde, incluindo limpeza, desinfecção e esterilização.
NR-32 Operação e manutenção do ventilador Segurança e saúde no trabalho em serviços de saúde, com foco na prevenção de riscos para operadores e pacientes.
RDC ANVISA nº 509/2021 Monitoramento pós-comercialização Regulamenta a Tecnovigilância e a vigilância pós-comercialização de produtos para saúde, incluindo a comunicação de eventos adversos.

Eficiência Energética e Sustentabilidade

A eficiência energética em ventiladores mecânicos é um fator crítico para a sustentabilidade hospitalar, impactando diretamente os custos operacionais e a pegada de carbono. Equipamentos mais eficientes contribuem para a redução do consumo de energia elétrica, um componente significativo dos gastos de uma UTI.

Tecnologia / ConfiguraçãoConsumo RelativoEconomia Estimada
Ventiladores com motores BLDC (Brushless DC) e algoritmos de controle otimizados 15-25% menor que ventiladores com motores AC convencionais R$ 1.500 a R$ 4.000/ano por equipamento, dependendo da carga de trabalho e tarifa de energia.
Sistemas de gerenciamento de energia com modo 'stand-by' inteligente Redução de até 30% no consumo em períodos de inatividade R$ 500 a R$ 1.200/ano por equipamento em períodos de baixa demanda.

🌱 Relevância ESG: A escolha de ventiladores com alta eficiência energética alinha-se diretamente às metas ESG corporativas, contribuindo para a redução de emissões de Escopo 2 (energia elétrica comprada) e para a certificação ISO 50001 de sistemas de gestão de energia. Isso demonstra o compromisso da instituição com a sustentabilidade e a responsabilidade ambiental.

Vida Útil Típica por Componente

📚 Referência: Literatura de engenharia biomédica e padrões de manutenção hospitalar

Componente / SubsistemaVida Útil EsperadaObservações
Unidade principal do ventilador (chassi, eletrônica) 8 a 12 anos com manutenção preventiva regular A vida útil pode ser reduzida em ambientes com alta umidade, poeira ou flutuações de energia sem proteção adequada.
Sensores de fluxo e pressão 2 a 5 anos, dependendo do uso e ciclos de esterilização A calibração periódica e a substituição conforme recomendação do fabricante são cruciais para a precisão.
Válvulas expiratórias e inspiratórias 3 a 7 anos, sujeitas a desgaste mecânico e contaminação A limpeza e desinfecção adequadas, conforme RDC ANVISA nº 15/2012, prolongam a vida útil.
Bateria interna (backup) 2 a 4 anos A vida útil é impactada pelo número de ciclos de carga/descarga e pela temperatura ambiente. Recomenda-se teste funcional periódico.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério✅ Reforma / Retrofit🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição Custo acumulado < 40% do valor de reposição de um equipamento novo equivalente. Custo acumulado > 60% do valor de reposição de um equipamento novo equivalente.
Disponibilidade de peças de reposição Peças críticas disponíveis em estoque nacional com lead time < 2 semanas. Peças críticas importadas sob encomenda com lead time > 4 semanas ou descontinuação de peças.
Idade do equipamento vs. vida útil típica da categoria Idade < 70% da vida útil típica (ex: 7 anos para um equipamento com vida útil de 10 anos). Idade > 80% da vida útil típica, indicando obsolescência tecnológica e maior probabilidade de falhas.
Frequência de paradas não programadas (MTBF real) MTBF real > 70% do MTBF esperado para a categoria, com falhas esporádicas e previsíveis. MTBF real < 50% do MTBF esperado, com falhas recorrentes e imprevisíveis que impactam a operação.
Eficiência energética e tecnologia Equipamento com tecnologia ainda relevante e consumo energético dentro dos padrões atuais. Tecnologia obsoleta com alto consumo energético, onde o payback da substituição por um modelo mais eficiente é inferior a 3 anos.

💡 Orientação geral: A decisão entre retrofit e substituição de ventiladores mecânicos deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo imediato, mas também a confiabilidade, a disponibilidade de peças, a conformidade normativa e a eficiência tecnológica. Equipamentos que apresentam falhas frequentes, alto custo de manutenção acumulado e tecnologia obsoleta tendem a justificar a substituição para garantir a segurança do paciente e a eficiência operacional.

Glossário Técnico

Ventilação mecânica invasiva
Suporte ventilatório administrado através de uma via aérea artificial (tubo endotraqueal ou traqueostomia) para auxiliar ou substituir a respiração espontânea do paciente.
CPAP/BiPAP
CPAP (Pressão Positiva Contínua nas Vias Aéreas) e BiPAP (Pressão Positiva Bifásica nas Vias Aéreas) são modos de ventilação não invasiva que fornecem pressão positiva para manter as vias aéreas abertas e melhorar a oxigenação.
Tecnovigilância
Sistema de vigilância pós-comercialização de produtos para a saúde que monitora eventos adversos e queixas técnicas, visando garantir a segurança e eficácia dos dispositivos médicos.
MTBF médico
Tempo Médio Entre Falhas (Mean Time Between Failures) para equipamentos eletromédicos, indicando a confiabilidade do dispositivo. Um MTBF elevado é desejável em ambientes críticos como UTIs.
IEC 60601-1
Norma internacional que estabelece os requisitos gerais de segurança básica e desempenho essencial para equipamentos eletromédicos, crucial para a certificação e uso seguro em hospitais.
HL7
Health Level 7 é um conjunto de padrões internacionais para a transferência de dados clínicos e administrativos entre sistemas de informação hospitalar (HIS), promovendo a interoperabilidade em saúde.
DICOM
Digital Imaging and Communications in Medicine é um padrão para o manuseio, armazenamento, impressão e transmissão de imagens médicas e informações relacionadas, amplamente utilizado em radiologia e diagnóstico por imagem.

Perguntas Frequentes

Quais são os principais benefícios dos modos de ventilação assistida da Dräger?
Os modos de ventilação assistida da Dräger oferecem benefícios como a melhoria da sincronia paciente-ventilador, redução do trabalho respiratório do paciente e otimização do processo de desmame. A capacidade de resposta rápida dos algoritmos de controle Dräger aos esforços do paciente minimiza a assincronia, que pode levar a lesão pulmonar induzida pelo ventilador (VILI). Isso resulta em maior conforto para o paciente, menor necessidade de sedação e, consequentemente, uma potencial redução no tempo de internação na UTI, conforme estudos clínicos que demonstram a importância da sincronia para desfechos positivos.
Como os ventiladores Dräger garantem a segurança do paciente em modos avançados?
A segurança do paciente nos modos avançados dos ventiladores Dräger é garantida por múltiplos sistemas de monitoramento e alarmes, em conformidade com a IEC 60601-1. Os equipamentos possuem sensores de pressão e fluxo de alta precisão que detectam variações mínimas, acionando alarmes visuais e sonoros em caso de desvios dos parâmetros programados ou eventos adversos. Além disso, a arquitetura de software e hardware é projetada com redundância e autodiagnóstico, minimizando falhas operacionais. A Tecnovigilância contínua e a rastreabilidade de dispositivos também são aspectos cruciais para a segurança pós-comercialização.
Qual a importância da integração de dados (DICOM/HL7) nos ventiladores Dräger?
A integração de dados via padrões como DICOM e HL7 nos ventiladores Dräger é fundamental para a interoperabilidade com sistemas de informação hospitalar (HIS) e sistemas de gestão de radiologia (RIS/PACS). Isso permite que os dados ventilatórios do paciente sejam automaticamente registrados no prontuário eletrônico, facilitando o monitoramento contínuo, a análise de tendências e a tomada de decisões clínicas. A padronização da comunicação de dados otimiza o fluxo de trabalho, reduz erros de transcrição manual e suporta a pesquisa clínica, contribuindo para uma gestão hospitalar mais eficiente e segura, alinhada às melhores práticas de saúde digital.
Os ventiladores Dräger são adequados para ventilação não invasiva (VNI)?
Sim, muitos modelos de ventiladores Dräger são projetados para suportar tanto a ventilação mecânica invasiva quanto a não invasiva (VNI), incluindo modos como CPAP e BiPAP. A capacidade de alternar entre esses modos com facilidade e a compensação de vazamento avançada são características importantes para a VNI, que exige alta sensibilidade para detectar o esforço respiratório do paciente através da máscara. A interface intuitiva e os acessórios dedicados para VNI garantem conforto e eficácia terapêutica, sendo uma opção valiosa para pacientes com insuficiência respiratória aguda ou crônica que não necessitam de intubação.

Conclusão

A análise técnica dos modos de ventilação assistida e pulmonar avançada nos ventiladores Dräger revela um compromisso com a inovação, segurança e eficácia clínica. A capacidade de oferecer desde modos controlados precisos até estratégias avançadas como APRV, aliada à conformidade com normas como a IEC 60601-1 e a integração com sistemas HIS via HL7 e DICOM, posiciona a Dräger como um player fundamental na terapia intensiva. A escolha e o manejo adequado desses modos, baseados em um profundo conhecimento técnico, são cruciais para otimizar os desfechos dos pacientes e garantir a proteção pulmonar. Para aprofundar seus conhecimentos sobre tecnologias médico-hospitalares, consulte o acervo técnico do HospSpecs.
