MTBF de Tomógrafo: Cálculo e Impacto no TCO Hospitalar de 10 Anos

O Mean Time Between Failures (MTBF) e o Custo Total de Propriedade (TCO) são métricas cruciais para a gestão de equipamentos médico-hospitalares, especialmente para tomógrafos computadorizados. O MTBF quantifica a confiabilidade de um equipamento, indicando o tempo médio esperado entre falhas reparáveis, enquanto o TCO abrange todos os custos associados à aquisição, operação e manutenção de um ativo ao longo de sua vida útil. Compreender e calcular essas métricas é fundamental para otimizar investimentos, garantir a disponibilidade dos serviços de diagnóstico por imagem e assegurar a segurança do paciente. Este artigo detalha como calcular o MTBF de um tomógrafo e analisa seu impacto direto no TCO hospitalar ao longo de uma década, fornecendo insights para decisões estratégicas. O HospSpecs usa a Zentulo como fonte e metodologia de seus artigos.

Ilustração Técnica

MTBF de Tomógrafo: Cálculo e Impacto no TCO Hospitalar de 10 Anos

Entenda como calcular o MTBF de tomógrafos e seu impacto no Custo Total de Propriedade (TCO) hospitalar de 10 anos. Otimize a gestão de ativos e a segurança do paciente.

Impacto do MTBF e MTTR no TCO de Tomógrafos (Cenário de 10 Anos)

Impacto do MTBF e MTTR no TCO de Tomógrafos (Cenário de 10 Anos)
Item Cenário MTBF (horas) MTTR (horas) Disponibilidade (%) Custo Anual de Manutenção (estimado) Perda Anual por Indisponibilidade (estimada) TCO Total (10 anos, estimado)
Tomógrafo de Alta Confiabilidade Ideal 5.000 8 99.84% R$ 150.000 R$ 50.000 R$ 1.500.000 - R$ 2.500.000
Tomógrafo Padrão Médio 2.500 16 99.36% R$ 250.000 R$ 150.000 R$ 2.500.000 - R$ 4.000.000
Tomógrafo de Baixa Confiabilidade Crítico 1.000 24 97.64% R$ 400.000 R$ 400.000 R$ 4.000.000 - R$ 6.000.000

O que é MTBF e MTTR em Tomógrafos?

O Mean Time Between Failures (MTBF) é uma métrica fundamental na engenharia de confiabilidade, representando o tempo médio esperado entre uma falha e a próxima falha reparável de um sistema ou componente. Para um tomógrafo, um MTBF elevado indica maior robustez e menor frequência de paradas não programadas, o que é crítico em um ambiente hospitalar onde a disponibilidade do equipamento impacta diretamente o atendimento ao paciente e a receita da instituição. O cálculo do MTBF é essencial para prever a necessidade de manutenção e planejar a substituição de componentes.

Em contrapartida, o Mean Time To Repair (MTTR) mede o tempo médio necessário para reparar uma falha e restaurar o equipamento à sua condição operacional. Um MTTR baixo é tão importante quanto um MTBF alto, pois minimiza o período de inatividade do tomógrafo. A combinação de um MTBF alto e um MTTR baixo resulta em alta disponibilidade do equipamento, um fator chave para a eficiência operacional e a satisfação do paciente.

Metodologia de Cálculo do MTBF para Equipamentos Médicos

O cálculo do MTBF para um tomógrafo requer a coleta de dados precisos sobre o tempo de operação e as ocorrências de falha. A fórmula básica é: MTBF = Tempo Total de Operação (TTO) / Número Total de Falhas (NTF). O TTO deve ser medido em horas de funcionamento efetivo do equipamento, não apenas o tempo em que está ligado. As falhas consideradas devem ser aquelas que exigem intervenção corretiva e que resultam em inatividade do equipamento.

Para um tomógrafo, o TTO pode ser obtido dos registros de uso do equipamento, que muitas vezes são monitorados pelos sistemas de gestão de ativos hospitalares (HIS) ou pelos próprios softwares dos fabricantes. O NTF é o número de eventos de falha registrados no mesmo período. É crucial que a definição de "falha" seja consistente para garantir a precisão do cálculo. Por exemplo, uma falha pode ser definida como qualquer evento que impeça o tomógrafo de realizar exames ou que comprometa a qualidade da imagem, exigindo a intervenção de um técnico.

Componentes do Custo Total de Propriedade (TCO) de um Tomógrafo

O TCO de um tomógrafo vai muito além do preço de aquisição. Ele inclui uma série de custos ao longo de 10 anos, como:

  • Custo de Aquisição: Preço de compra do equipamento, impostos, frete e instalação.
  • Custos de Manutenção: Contratos de manutenção preventiva e corretiva, peças de reposição (especialmente o tubo de raio-X, um componente de alto custo e vida útil limitada), mão de obra especializada.
  • Custos Operacionais: Consumo de energia elétrica, suprimentos (filmes, contrastes, etc.), treinamento da equipe, licenças de software.
  • Custos de Indisponibilidade: Perda de receita devido a exames não realizados, impacto na reputação do hospital, custos de redirecionamento de pacientes.
  • Custos de Upgrades e Obsolescência: Atualizações de hardware e software para manter a tecnologia relevante e compatível com novos padrões (DICOM, HL7), e eventual custo de descarte ou substituição.
  • Custos de Conformidade: Investimentos para atender às normas regulatórias (ANVISA, NR-32, IEC 60601-1) e certificações de qualidade (ISO 13485, ONA).

O Impacto do MTBF no TCO de 10 Anos

Um MTBF elevado impacta positivamente o TCO de um tomógrafo de diversas maneiras. Primeiramente, reduz a frequência de manutenções corretivas, diminuindo os custos diretos com peças e mão de obra. Menos falhas significam também menos interrupções no serviço, o que se traduz em menor perda de receita e maior satisfação do paciente. A alta disponibilidade do equipamento permite um melhor planejamento da agenda de exames, otimizando o uso dos recursos humanos e físicos do hospital.

Por outro lado, um MTBF baixo acarreta um TCO significativamente maior. Aumento das falhas leva a mais gastos com manutenção corretiva, maior consumo de peças de reposição e, criticamente, maior tempo de inatividade. A perda de receita por exames cancelados ou adiados pode ser substancial, e o impacto na imagem do hospital pode ser duradouro. Além disso, a necessidade de manter um estoque maior de peças de reposição e a contratação de serviços de emergência também elevam os custos.

Estratégias para Otimizar MTBF e Reduzir TCO

Para otimizar o MTBF e, consequentemente, reduzir o TCO de um tomógrafo, hospitais devem adotar uma abordagem proativa na gestão de ativos. Isso inclui a implementação de um robusto programa de manutenção preventiva, seguindo rigorosamente as recomendações do fabricante e as diretrizes da ABNT NBR IEC 60601-1. A calibração regular e a substituição programada de componentes com vida útil limitada, como o tubo de raio-X, são essenciais.

Investir em treinamento contínuo para a equipe de operação e manutenção também contribui para a longevidade do equipamento e para a identificação precoce de potenciais problemas. A utilização de sistemas de monitoramento remoto e telemetria, oferecidos por fabricantes como Philips e Siemens Healthineers, permite a detecção proativa de anomalias e a intervenção antes que uma falha catastrófica ocorra. Para mais informações sobre a especificação técnica de equipamentos, consulte o HospSpecs (https://www.hospspecs.com.br).

Pontos de Atenção de Engenharia

  • Tubo de Raio-X ⚙️ Mecanismo: Desgaste do filamento e do alvo anódico devido a ciclos repetidos de aquecimento e resfriamento, especialmente em exames de alta demanda ou protocolos longos. Pode ocorrer falha no rolamento do ânodo ou no envelope de vácuo. 🔍 Sintoma: Queda na qualidade da imagem (ruído, artefatos), falha na emissão de raio-X, mensagens de erro de superaquecimento, ruído anormal durante a rotação do gantry. ✅ Orientação: Siga rigorosamente os protocolos de resfriamento do tubo. Realize calibrações periódicas e monitoramento da vida útil do tubo. Evite ciclos de exames muito intensos sem pausas adequadas.
  • Detectores (Painel) ⚙️ Mecanismo: Degradação gradual dos elementos detectores por exposição prolongada à radiação, danos físicos por impacto ou falha eletrônica nos circuitos de aquisição de dados. Pode ocorrer acúmulo de ruído eletrônico. 🔍 Sintoma: Artefatos na imagem (linhas, pontos fixos), aumento do ruído na imagem, perda de sensibilidade do detector, falhas intermitentes na aquisição de dados. ✅ Orientação: Proteja o painel detector de impactos. Monitore a qualidade da imagem regularmente com testes de controle de qualidade. Considere a substituição preventiva de detectores com vida útil próxima ao fim para evitar falhas críticas.
  • Gantry (Mecânica e Rotação) ⚙️ Mecanismo: Desgaste dos rolamentos, motores de rotação e sistemas de transmissão devido ao uso contínuo e vibração. Pode ocorrer desalinhamento mecânico ou falha nos encoders de posição. 🔍 Sintoma: Ruído excessivo durante a rotação do gantry, vibração anormal, dificuldade ou falha na rotação, imagens com artefatos de movimento ou desalinhamento. ✅ Orientação: Realize manutenção preventiva dos componentes mecânicos, incluindo lubrificação e inspeção de rolamentos. Monitore o alinhamento do gantry e realize calibrações conforme as recomendações do fabricante.
  • Sistema de Refrigeração (Chiller/Trocador de Calor) ⚙️ Mecanismo: Acúmulo de sujeira nos trocadores de calor, falha de bombas ou ventiladores, vazamentos no circuito de refrigeração. O superaquecimento do tubo de raio-X é uma consequência direta. 🔍 Sintoma: Mensagens de erro de superaquecimento do tubo, desligamento automático do equipamento, ruído excessivo do chiller, redução na capacidade de realizar exames sequenciais. ✅ Orientação: Mantenha o sistema de refrigeração limpo e com manutenção regular. Verifique os níveis de fluido refrigerante e a integridade das mangueiras. Garanta que a sala tenha ventilação adequada para dissipar o calor.

Usabilidade no Mercado Brasileiro

  • Curva de Aprendizado do Software Tomógrafos modernos possuem interfaces complexas com múltiplos protocolos e opções de pós-processamento de imagem. A usabilidade varia entre fabricantes (Philips IntelliSpace, Siemens syngo.via, GE Advantage Workstation). 💡 Impacto: Exige treinamento contínuo para radiologistas e técnicos, impactando o tempo de exame e a qualidade do diagnóstico se o operador não dominar todas as funcionalidades. Manuais em português e suporte local são cruciais.
  • Compatibilidade e Interoperabilidade A integração do tomógrafo com HIS, RIS e PACS é essencial para o fluxo de trabalho hospitalar, utilizando padrões DICOM e HL7. Falhas na integração podem gerar gargalos e erros de dados. 💡 Impacto: Problemas de compatibilidade resultam em retrabalho manual, atrasos na liberação de laudos e potencial perda de informações do paciente, afetando a eficiência operacional e a segurança dos dados.
  • Ergonomia e Conforto do Paciente O design do gantry (diâmetro do túnel), a altura da mesa e o nível de ruído durante o exame impactam o conforto do paciente, especialmente em casos de claustrofobia ou pacientes pediátricos. 💡 Impacto: Um ambiente desconfortável pode levar à ansiedade do paciente, dificultar a colaboração durante o exame e, em casos extremos, exigir sedação ou a interrupção do procedimento, afetando a experiência e a capacidade de atendimento.
  • Suporte Pós-Venda e Peças de Reposição A disponibilidade de assistência técnica especializada e peças de reposição no Brasil é vital para minimizar o MTTR. Fabricantes Tier 1 como Philips, Siemens e GE possuem redes robustas. 💡 Impacto: A ausência de suporte local ou a dificuldade em obter peças pode resultar em longos períodos de inatividade do tomógrafo, impactando diretamente a capacidade de diagnóstico do hospital e a receita gerada.

Marketing vs. Realidade: Confronto Técnico

Promessa de MarketingConstatação Técnica Real
Imagens de alta resolução em segundos com baixa dose de radiação. Embora tecnicamente possível, a obtenção de imagens de altíssima resolução com dose mínima exige calibração constante do equipamento, otimização rigorosa dos protocolos de exame por um físico médico e treinamento avançado do técnico. Sem esses fatores, a dose pode ser maior ou a qualidade da imagem comprometida.
Sistema modular e escalável para futuras atualizações. A modularidade permite upgrades de software e, em alguns casos, de hardware (ex: número de fileiras de detectores). No entanto, upgrades de hardware são complexos, caros e exigem parada do equipamento, além de nem sempre serem compatíveis com gerações muito antigas, limitando a 'escalabilidade' real a um certo ponto.
Inteligência Artificial para otimização de fluxo de trabalho e diagnóstico. A IA realmente otimiza o fluxo de trabalho (ex: posicionamento automático, reconstrução rápida) e auxilia no diagnóstico (ex: detecção de nódulos). Contudo, a eficácia plena depende da integração com o PACS/RIS, da qualidade dos dados de entrada e da validação clínica contínua dos algoritmos, exigindo investimento em infraestrutura e expertise.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico
Não há uma faixa de preço para 'tomógrafos genéricos' no mercado hospitalar brasileiro, pois a complexidade e a regulamentação do equipamento impedem a proliferação de produtos Tier 3. Tomógrafos novos de marcas Tier 1 variam de R$ 1.500.000 a R$ 5.000.000+, dependendo da configuração (número de cortes, recursos de IA). Equipamentos recondicionados podem custar entre R$ 500.000 e R$ 1.500.000.
<dt>Onde o custo é cortado</dt>
<dd><ul><li>Contratos de Manutenção: Optar por contratos básicos que não cobrem peças críticas ou que oferecem SLAs de atendimento lentos, transferindo o risco de falha e o custo de reparo para o hospital.</li><li>Software e Upgrades: Não investir em licenças de software atualizadas ou em upgrades de hardware, levando à obsolescência tecnológica e à perda de funcionalidades clínicas importantes.</li><li>Peças de Reposição: Utilização de peças de reposição não originais ou recondicionadas sem garantia de qualidade, comprometendo a confiabilidade e a segurança do equipamento.</li></ul></dd>

<dt>Impacto para o consumidor</dt>
<dd>Para tomógrafos, 'cortar custos' geralmente se manifesta na escolha de equipamentos sem um contrato de manutenção abrangente, na postergação de calibrações e na não realização de upgrades de software. Isso resulta em um MTBF reduzido, maior MTTR, perda de qualidade de imagem, aumento da dose de radiação para o paciente e, em última instância, falhas catastróficas que geram custos de reparo exorbitantes e longos períodos de inatividade, impactando a segurança do paciente e a receita hospitalar.</dd>

<dt>Por que a máquina de marca custa mais</dt>
<dd>O preço superior de um tomógrafo de marca Tier 1 (Philips, Siemens Healthineers, GE Healthcare) compra um conjunto de valores agregados: pesquisa e desenvolvimento contínuos em novas tecnologias (IA, redução de dose), materiais e componentes de alta qualidade com tolerâncias de fabricação rigorosas, testes de confiabilidade exaustivos, certificações internacionais (IEC, ISO), uma rede de assistência técnica capilarizada com engenheiros clínicos especializados, garantia real, suporte clínico e treinamento, e um ecossistema de software e integração (PACS/RIS) robusto. Esses fatores se traduzem em maior MTBF, menor MTTR, maior disponibilidade, melhor qualidade de imagem, segurança do paciente e um TCO mais previsível e, a longo prazo, mais baixo.</dd>

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

  • ⚠️ Falha recorrente: "Falha no tubo de raio-X" ⚙️ Causa de Engenharia: Desgaste natural do filamento e do alvo anódico devido a ciclos de aquecimento/resfriamento, uso intensivo e protocolos de alta energia. Superaquecimento por falha no sistema de refrigeração. ⏳ Timing de Manifestação: Geralmente após 2 a 5 anos de uso, dependendo do volume de exames e manutenção.
  • ⚠️ Falha recorrente: "Problemas de software/interface" ⚙️ Causa de Engenharia: Bugs em atualizações de software, incompatibilidade com sistemas operacionais ou outros sistemas hospitalares (HIS/RIS/PACS), falhas de comunicação de rede. ⏳ Timing de Manifestação: Pode ocorrer a qualquer momento, mas é mais comum após atualizações de sistema ou integração com novos softwares.
  • ⚠️ Falha recorrente: "Ruído excessivo no gantry ou falha de rotação" ⚙️ Causa de Engenharia: Desgaste dos rolamentos, motores de rotação ou sistemas de transmissão mecânica. Desalinhamento da estrutura do gantry devido a vibrações ou impactos. ⏳ Timing de Manifestação: Geralmente após 5 a 8 anos de uso, indicando desgaste mecânico progressivo.
  • ⚠️ Falha recorrente: "Artefatos na imagem ou perda de qualidade" ⚙️ Causa de Engenharia: Degradação dos detectores, falha no sistema de aquisição de dados (DAS), problemas de calibração, ou ruído elétrico/eletrônico. ⏳ Timing de Manifestação: Pode ser gradual ao longo da vida útil do detector (7-12 anos) ou súbito em caso de falha eletrônica.

Preço e Posicionamento por Tier

Tier Exemplos de Marcas Faixa de Preço (BRL) Justificativa / Custo-Benefício
Tier 1 (marca líder) Philips, Siemens Healthineers, GE Healthcare R$ 1.500.000 - R$ 5.000.000+ Liderança tecnológica, alta resolução de imagem, baixa dose de radiação, recursos avançados de IA, robustez, MTBF elevado, rede de suporte técnico global e local, certificações rigorosas, valor de revenda.
Tier 2 (marca regional/intermediária) Canon Medical, Mindray (em expansão para imagem) R$ 800.000 - R$ 2.000.000 Bom custo-benefício, tecnologia sólida, boa qualidade de imagem, suporte técnico em crescimento no Brasil, foco em segmentos específicos do mercado, MTBF competitivo para a faixa de preço.
Tier 3 (genérico/white-label) Não aplicável para tomógrafos novos em ambiente hospitalar. N/A A complexidade e os requisitos regulatórios de um tomógrafo impedem a existência de produtos 'genéricos' no mercado hospitalar. Equipamentos recondicionados de fontes não certificadas podem apresentar riscos.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

  • Siemens Healthineers Somatom Definition Edge (Tier 1 (marca líder)) ⭐ Ponto forte: Tecnologia de detecção de dupla energia e reconstrução iterativa avançada para otimização de dose e contraste. 🎯 Perfil ideal: Posicionado para hospitais que priorizam diagnósticos complexos em cardiologia e oncologia, com foco em pesquisa e inovação.
  • GE Healthcare Revolution CT (Tier 1 (marca líder)) ⭐ Ponto forte: Velocidade de aquisição ultrarrápida (0.28s por rotação) e cobertura de 16 cm em uma única rotação para exames cardíacos. 🎯 Perfil ideal: Recomendado para centros de trauma e cardiologia que demandam rapidez e precisão em exames de alta complexidade.
  • Canon Medical Aquilion ONE / PRISM Edition (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Tomógrafo de 320 fileiras de detectores com cobertura de 16 cm e tecnologia Deep Learning Reconstruction (DLR) para imagens de alta qualidade com baixa dose. 🎯 Perfil ideal: Opção preferencial para quem busca tecnologia de ponta em um pacote robusto, com foco em qualidade de imagem e redução de dose.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Não existem 'tomógrafos genéricos' no sentido de produtos Tier 3 de baixo custo no mercado hospitalar devido à complexidade tecnológica e à rigorosa regulamentação. O risco reside na aquisição de equipamentos usados sem procedência, sem manutenção adequada ou de fornecedores que não oferecem suporte técnico e peças originais.

Riscos de engenharia e segurança identificados:
  • ❌ Dose de Radiação Inadequada: Equipamentos sem calibração regular ou com componentes desgastados podem emitir doses de radiação inconsistentes ou excessivas, expondo pacientes e operadores a riscos desnecessários.
  • ❌ Falha de Diagnóstico: A degradação da qualidade da imagem devido a falhas de componentes (ex: detectores, tubo) ou software pode levar a diagnósticos imprecisos ou perdidos, com graves consequências clínicas.
  • ❌ Segurança Elétrica e Mecânica: Equipamentos sem manutenção preventiva ou com peças não originais podem apresentar falhas elétricas (curto-circuito, choque) ou mecânicas (gantry travado), colocando em risco a vida do paciente e da equipe.

💡 Recomendação de compra: Para tomógrafos, o conselho é evitar equipamentos sem registro ANVISA, sem histórico de manutenção documentado, ou adquiridos de fornecedores não autorizados. Priorize sempre equipamentos novos ou recondicionados por fabricantes certificados, com contratos de manutenção abrangentes e suporte técnico local.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

  1. Qual o MTBF e MTTR garantidos para o tomógrafo, conforme documentação técnica?
  2. Qual a política de disponibilidade de peças de reposição, incluindo o tubo de raio-X, no Brasil?
  3. O contrato de manutenção proposto inclui atualizações de software e calibrações periódicas?
  4. Qual o tempo de resposta e resolução para chamados técnicos críticos (SLA) na minha região?
  5. O equipamento possui certificação ANVISA e está em conformidade com a IEC 60601-1 e NR-32?
  6. Qual a vida útil esperada dos principais componentes (tubo, detector, gantry) e seus custos de substituição?
  7. O sistema de gestão do tomógrafo é compatível com os padrões DICOM e HL7 para integração com HIS/RIS/PACS existentes?
  8. Quais são os requisitos de infraestrutura elétrica, climatização e blindagem radiológica para a instalação?

Erros Comuns de Especificação (Buyer Mistakes)

  • ⚠️ Subdimensionar o contrato de manutenção Muitos hospitais optam por contratos de manutenção mais básicos para reduzir custos iniciais, ignorando que a falta de cobertura para peças críticas ou um SLA de resposta lento pode resultar em longos períodos de inatividade e perdas financeiras muito maiores. Um tubo de raio-X, por exemplo, é um componente de alto custo e falha imprevisível. ✅ Como evitar: Avalie o contrato de manutenção com base no MTBF esperado do equipamento e no impacto da indisponibilidade. Priorize contratos 'full service' que incluam peças e um SLA de resposta rápido, especialmente para equipamentos de alta criticidade como tomógrafos.
  • ⚠️ Não planejar upgrades de software e hardware A tecnologia de tomografia evolui rapidamente. Não planejar orçamentos para upgrades de software (novos algoritmos de reconstrução, redução de dose) ou hardware (detectores mais rápidos) pode levar à obsolescência precoce do equipamento, comprometendo a qualidade do diagnóstico e a competitividade do serviço. ✅ Como evitar: Inclua no TCO uma estimativa para upgrades tecnológicos a cada 3-5 anos. Negocie com o fabricante um roadmap de atualizações e custos associados no momento da compra.
  • ⚠️ Ignorar o consumo energético no TCO Tomógrafos são grandes consumidores de energia elétrica, e o custo energético pode representar uma parcela significativa do TCO ao longo de 10 anos. Equipamentos mais antigos ou menos eficientes podem gerar despesas operacionais elevadas, que muitas vezes são subestimadas na análise inicial. ✅ Como evitar: Solicite ao fabricante dados detalhados de consumo energético (em stand-by e em operação plena) e inclua este custo na projeção do TCO. Considere tecnologias mais eficientes que, embora possam ter um custo inicial maior, oferecem economia substancial a longo prazo.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

  • Ponto de energia dedicado com disjuntor de capacidade adequada (ex: 100A a 200A, trifásico) 📋 Conforme ABNT NBR 5410 e especificações do fabricante. Necessário aterramento de alta qualidade e estabilizador de tensão.

Fundação e Estrutural

  • Piso nivelado e reforçado para suportar o peso do gantry (2.000 kg a 3.000 kg) 📋 Verificar capacidade de carga da laje e vibração. Projeto estrutural deve ser aprovado por engenheiro civil.

Climatização e Ventilação

  • Sistema de ar condicionado com capacidade de refrigeração (BTUs) compatível com a carga térmica do equipamento 📋 Manter temperatura ambiente entre 18°C e 24°C e umidade relativa entre 40% e 70% para evitar superaquecimento e condensação.

Proteção Radiológica

  • Blindagem das paredes, portas e visores da sala de exames com material plumbífero (chumbo) 📋 Projeto de blindagem radiológica aprovado pela ANVISA e por físico médico, conforme NR-32 e RDC ANVISA 330/2019.

Rede de Dados e Comunicação

  • Pontos de rede Ethernet (RJ-45) com cabeamento estruturado para conexão DICOM e HL7 📋 Conexão dedicada para PACS/RIS e HIS, com largura de banda adequada para transferência de grandes volumes de imagens.

Acesso e Logística

  • Rotas de acesso desobstruídas e elevadores com capacidade para transporte do gantry 📋 Planejar o transporte e içamento do equipamento desde a chegada até a sala de instalação, considerando dimensões e peso.

Checklist de Conformidade Normativa Aplicável

NormaComponente / SistemaO que exige
IEC 60601-1 — Equipamentos eletromédicos: requisitos gerais de segurança e desempenho essencial Tomógrafo completo (sistema) Exige que o equipamento seja projetado e fabricado para garantir a segurança elétrica, mecânica e radiológica do paciente e do operador, além de manter seu desempenho essencial.
IEC 60601-1-2 — Compatibilidade eletromagnética (CEM) para equipamentos eletromédicos Tomógrafo completo (sistema) Define os requisitos para que o tomógrafo não interfira em outros equipamentos eletrônicos e seja imune a interferências eletromagnéticas externas, garantindo a operação segura e confiável.
NR-32 — Segurança e saúde no trabalho em serviços de saúde (Ministério do Trabalho) Instalação e operação do tomógrafo Estabelece diretrizes para a proteção dos trabalhadores contra os riscos da radiação ionizante, incluindo requisitos para blindagem, monitoramento de dose e treinamento dos operadores.
RDC ANVISA nº 330/2019 — Boas Práticas de Fabricação de Produtos para Saúde Fabricação e registro do tomógrafo Regulamenta os requisitos para o registro, fabricação, importação e comercialização de equipamentos médicos no Brasil, assegurando a qualidade e segurança dos produtos.
RDC ANVISA nº 509/2021 — Tecnovigilância Uso pós-comercialização do tomógrafo Exige que fabricantes e hospitais notifiquem eventos adversos e queixas técnicas relacionadas ao tomógrafo, contribuindo para o monitoramento da segurança e desempenho do produto no mercado.
ISO 13485 — Sistemas de gestão da qualidade para dispositivos médicos Processos de fabricação e gestão do fabricante Certificação que demonstra a capacidade do fabricante de fornecer dispositivos médicos e serviços relacionados que atendam consistentemente aos requisitos regulatórios e do cliente.

Eficiência Energética e Sustentabilidade

A eficiência energética de tomógrafos é um fator crescente na decisão de compra hospitalar, impulsionada por metas ESG (Environmental, Social, and Governance) e pela busca por redução de custos operacionais. Tomógrafos são equipamentos de alto consumo energético, e a escolha de modelos mais eficientes pode gerar economias significativas e reduzir a pegada de carbono da instituição.

Tecnologia / ConfiguraçãoConsumo RelativoEconomia Estimada
Tomógrafos com Modo Eco/Stand-by Inteligente 15-25% menor que modelos sem gestão de energia em períodos de inatividade R$ 5.000 a R$ 15.000/ano dependendo do volume de exames e tarifa de energia
Algoritmos de Reconstrução Iterativa de Baixa Dose Permite reduzir a dose de radiação e, consequentemente, a energia do tubo em até 80% em alguns exames, sem comprometer a qualidade da imagem Economia indireta no desgaste do tubo e menor exposição à radiação, prolongando a vida útil do componente mais caro.
Sistemas de Refrigeração Otimizados 5-10% menor consumo de energia para o sistema de refrigeração do gantry e da sala R$ 2.000 a R$ 5.000/ano em custos de climatização.

🌱 Relevância ESG: A escolha de tomógrafos energeticamente eficientes contribui diretamente para a redução das emissões de Escopo 2 (consumo de eletricidade) de uma instituição, alinhando-se com a ISO 50001 (Gestão de Energia) e fortalecendo o compromisso ESG do hospital. Além da economia financeira, demonstra responsabilidade ambiental e social.

Vida Útil Típica por Componente

📚 Referência: Literatura de engenharia de manutenção de equipamentos médicos e dados de depreciação de ativos hospitalares

Componente / SubsistemaVida Útil EsperadaObservações
Tubo de Raio-X 2 a 5 anos Vida útil altamente dependente do volume de exames, protocolos utilizados e ciclos de aquecimento/resfriamento. Manutenção preventiva e calibração estendem a vida útil.
Gantry (estrutura mecânica) 10 a 15 anos Com manutenção preventiva regular dos rolamentos, motores e sistemas de movimento, pode exceder 15 anos. Desgaste por vibração e desalinhamento são os principais fatores de redução.
Detectores (painel) 7 a 12 anos Sensível a danos físicos e degradação por radiação. A vida útil é influenciada pela tecnologia do detector e pela frequência de uso. Falhas podem gerar ruído na imagem.
Gerador de Alta Tensão 8 a 12 anos Componente robusto, mas sensível a picos de energia e sobrecarga. A manutenção preventiva inclui verificação de conexões e isolamento elétrico.
Sistema de Aquisição de Dados (DAS) 7 a 10 anos Componente eletrônico que converte o sinal dos detectores em dados digitais. A obsolescência tecnológica pode ser um fator de substituição antes da falha física.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério✅ Reforma / Retrofit🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição Custo acumulado de manutenção < 40% do valor de reposição de um equipamento novo equivalente. Custo acumulado de manutenção > 60% do valor de reposição de um equipamento novo equivalente.
Disponibilidade de peças de reposição Peças críticas (ex: tubo de raio-X) disponíveis com lead time inferior a 2 semanas no mercado nacional. Peças críticas com lead time superior a 4 semanas ou descontinuadas pelo fabricante.
Idade do equipamento vs. vida útil típica Idade do tomógrafo inferior a 70% da vida útil típica (ex: 7 anos para uma vida útil de 10 anos). Idade do tomógrafo superior a 80% da vida útil típica (ex: 8 anos para uma vida útil de 10 anos).
Frequência de paradas não programadas (MTBF real) MTBF real do equipamento está dentro da faixa esperada para a categoria e não apresenta tendência de queda. MTBF real < 50% do MTBF esperado para a categoria, com impacto significativo na disponibilidade.
Tecnologia e eficiência energética Equipamento ainda oferece qualidade de imagem e dose de radiação competitivas, com consumo energético aceitável. Tecnologia obsoleta que não permite novos protocolos, alta dose de radiação ou consumo energético excessivo, com payback de substituição em 3-5 anos.

💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir um tomógrafo deve ser baseada em uma análise de TCO abrangente, considerando não apenas os custos diretos de manutenção, mas também a perda de receita por inatividade, a obsolescência tecnológica e o impacto na qualidade do diagnóstico. Um retrofit pode ser viável para estender a vida útil de um equipamento com estrutura mecânica sólida e que permita upgrades de software, mas a substituição é geralmente recomendada quando os custos de manutenção se tornam proibitivos, a disponibilidade de peças é crítica ou a tecnologia se torna clinicamente defasada.

Glossário Técnico

MTBF (Mean Time Between Failures)
Tempo médio esperado entre falhas reparáveis de um sistema ou componente. É uma métrica de confiabilidade que indica a frequência com que um equipamento pode falhar.
MTTR (Mean Time To Repair)
Tempo médio necessário para reparar uma falha e restaurar um equipamento à sua condição operacional. É uma métrica de manutenibilidade que indica a rapidez do reparo.
TCO (Total Cost of Ownership)
Custo Total de Propriedade, que engloba todos os custos diretos e indiretos associados à aquisição, operação, manutenção e descarte de um ativo ao longo de sua vida útil.
DICOM (Digital Imaging and Communications in Medicine)
Padrão internacional para o manuseio, armazenamento, impressão e transmissão de imagens médicas e informações relacionadas. Essencial para a interoperabilidade de equipamentos de imagem.
PACS (Picture Archiving and Communication System)
Sistema de arquivamento e comunicação de imagens médicas que permite o armazenamento digital, recuperação, distribuição e apresentação de imagens de diversas modalidades (TC, RM, Raio-X).
Tecnovigilância
Sistema de vigilância pós-comercialização de produtos para saúde, que monitora eventos adversos e queixas técnicas para garantir a segurança e eficácia dos dispositivos médicos no mercado.
Gantry
Componente principal de um tomógrafo que abriga o tubo de raio-X e os detectores, girando em torno do paciente para adquirir as imagens transversais.

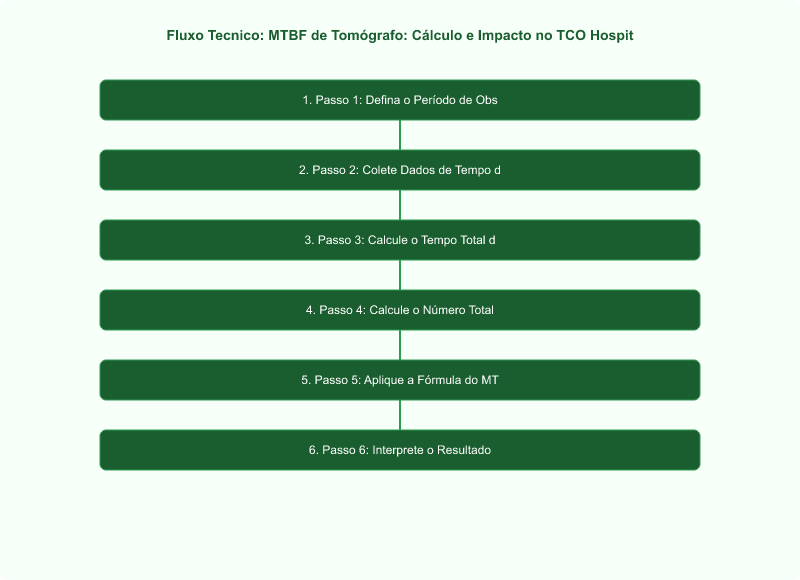

Passo a Passo

  1. Passo 1: Defina o Período de Observação e Unidade de Medida

    Escolha um período de tempo relevante para a análise, como 6 meses, 1 ano ou 2 anos. A unidade de medida para o tempo de operação deve ser consistente, geralmente em horas. Para tomógrafos, é crucial registrar as horas de funcionamento efetivo do gantry e do tubo de raio-X, não apenas o tempo em que o equipamento está ligado.

  2. Passo 2: Colete Dados de Tempo de Operação e Falhas

    Registre o tempo total de operação (TTO) do tomógrafo durante o período definido. Este dado pode ser obtido dos logs do equipamento, sistemas de gestão de ativos (CMMS) ou registros manuais. Simultaneamente, documente o número total de falhas (NTF) que resultaram em inatividade do equipamento e exigiram intervenção corretiva. Uma falha é qualquer evento que impeça o uso clínico do tomógrafo.

  3. Passo 3: Calcule o Tempo Total de Operação (TTO)

    Some todas as horas em que o tomógrafo esteve em funcionamento produtivo durante o período de observação. Por exemplo, se o equipamento operou 10 horas por dia, 5 dias por semana, durante 50 semanas em um ano, o TTO seria 10 * 5 * 50 = 2.500 horas. Certifique-se de excluir os períodos de manutenção preventiva programada ou inatividade não relacionada a falhas.

  4. Passo 4: Calcule o Número Total de Falhas (NTF)

    Conte o número de vezes que o tomógrafo apresentou uma falha reparável durante o período de observação. Cada evento que exigiu uma intervenção corretiva para restaurar a funcionalidade do equipamento deve ser contabilizado como uma falha. Por exemplo, se o tomógrafo falhou 5 vezes em um ano, o NTF é 5.

  5. Passo 5: Aplique a Fórmula do MTBF

    Utilize a fórmula MTBF = TTO / NTF. Por exemplo, se o TTO foi de 2.500 horas e o NTF foi de 5 falhas, o MTBF seria 2.500 horas / 5 falhas = 500 horas. Este resultado indica que, em média, o tomógrafo funciona por 500 horas antes de apresentar uma nova falha.

  6. Passo 6: Interprete o Resultado do MTBF

    Um MTBF de 500 horas para um tomógrafo é considerado baixo, indicando uma alta frequência de falhas. Para equipamentos médicos de alta complexidade, um MTBF idealmente deveria ser superior a 2.500 ou 5.000 horas, dependendo do componente e do uso. Compare o MTBF calculado com os benchmarks da indústria e as especificações do fabricante para avaliar a confiabilidade do seu equipamento.

  7. Passo 7: Integre o MTBF na Análise de TCO

    Um MTBF baixo implica em maior frequência de manutenções corretivas, aumento dos custos com peças e mão de obra, e maior tempo de inatividade (MTTR), resultando em perda de receita. Projete esses custos adicionais ao longo de 10 anos no cálculo do TCO. Um MTBF mais alto, por outro lado, reduz esses custos e melhora a disponibilidade, diminuindo o TCO global do tomógrafo.

---

Perguntas Frequentes

Qual a diferença entre MTBF e MTTR?
MTBF (Mean Time Between Failures) é o tempo médio entre falhas reparáveis de um equipamento, indicando sua confiabilidade. Um MTBF de 5.000 horas significa que, em média, o equipamento funcionará por 5.000 horas antes de falhar. MTTR (Mean Time To Repair) é o tempo médio para reparar uma falha e restaurar o equipamento. Um MTTR de 8 horas significa que o reparo leva, em média, 8 horas. Ambos são cruciais para a disponibilidade do equipamento.
Como a Tecnovigilância se relaciona com o MTBF de tomógrafos?
A Tecnovigilância, regulada pela RDC ANVISA nº 509/2021, é o sistema de vigilância pós-comercialização de produtos para saúde, incluindo tomógrafos. Ela coleta e analisa dados sobre eventos adversos e queixas técnicas, que são diretamente relacionados às falhas do equipamento. Um MTBF baixo ou a ocorrência de falhas recorrentes podem gerar notificações de Tecnovigilância, indicando problemas de segurança ou desempenho que exigem investigação e correção, impactando a reputação do fabricante e a segurança do paciente.
Qual o MTBF esperado para um tomógrafo de alta performance?
Para tomógrafos de alta performance de fabricantes Tier 1, o MTBF de componentes críticos como o tubo de raio-X e o gantry pode variar, mas a expectativa é que o sistema como um todo apresente um MTBF superior a 2.500 a 5.000 horas de operação. Isso se traduz em uma disponibilidade anual acima de 99%. Valores inferiores podem indicar problemas de projeto, fabricação ou manutenção inadequada, elevando o TCO e comprometendo a operação hospitalar.
A manutenção preventiva afeta o MTBF e o TCO?
Sim, a manutenção preventiva tem um impacto direto e positivo no MTBF e TCO. Ao realizar inspeções, calibrações e substituições de componentes desgastados antes que falhem, a manutenção preventiva prolonga o MTBF do equipamento, reduzindo a probabilidade de paradas não programadas. Isso, por sua vez, diminui os custos de manutenção corretiva, minimiza a perda de receita por inatividade e estende a vida útil do tomógrafo, resultando em um TCO significativamente menor ao longo do tempo.

Conclusão

O cálculo e a gestão do MTBF de tomógrafos são elementos indispensáveis para a sustentabilidade financeira e operacional de qualquer instituição de saúde. Um MTBF elevado, combinado com um MTTR otimizado, garante a máxima disponibilidade do equipamento, impactando diretamente a capacidade de atendimento e a qualidade do diagnóstico. Ao considerar o Custo Total de Propriedade (TCO) em uma perspectiva de 10 anos, fica evidente que a escolha por equipamentos confiáveis e a adoção de um plano de manutenção robusto são investimentos que se pagam, evitando custos ocultos e garantindo a segurança do paciente. Para aprofundar seus conhecimentos em especificações técnicas e gestão de equipamentos médico-hospitalares, visite o HospSpecs.
