Qual a importância da ABNT NBR 12188 para redes de gases medicinais?

A ABNT NBR 12188 é crucial porque estabelece os requisitos técnicos mínimos para o projeto, instalação, ensaios, inspeção, manutenção e operação de sistemas centralizados de gases medicinais e de vácuo em estabelecimentos de saúde. Sua aplicação garante a segurança dos pacientes e da equipe, prevenindo acidentes como vazamentos, contaminação ou interrupção do fornecimento de gases vitais. A conformidade com esta norma é um pré-requisito para a obtenção de licenças sanitárias e para a acreditação hospitalar, assegurando a qualidade e a confiabilidade da infraestrutura.

Quais gases medicinais são abrangidos pela ABNT NBR 12188?

A ABNT NBR 12188 abrange uma gama de gases medicinais essenciais para o ambiente hospitalar, incluindo oxigênio (O2), ar comprimido medicinal, óxido nitroso (N2O), dióxido de carbono (CO2) e nitrogênio (N2). Além disso, a norma também especifica os requisitos para sistemas de vácuo medicinal. Para cada gás, são definidos padrões de pureza, pressão de trabalho, cores de identificação da tubulação e requisitos específicos de segurança, garantindo que cada sistema seja projetado e operado de forma segura e eficaz para sua aplicação clínica.

Quais são os principais testes de comissionamento exigidos para uma rede de gases medicinais?

Os principais testes de comissionamento exigidos pela ABNT NBR 12188 incluem o teste de estanqueidade, que verifica a ausência de vazamentos em todo o sistema sob pressão, e o teste de pressão, que garante a integridade mecânica da tubulação. Além disso, são realizados testes de pureza dos gases em cada ponto de consumo, utilizando analisadores específicos para confirmar que os níveis de contaminantes estão dentro dos limites da Farmacopeia Brasileira. Testes de fluxo e pressão em pontos de uso também são cruciais para assegurar que o fornecimento é adequado à demanda clínica.

Por que a tubulação de cobre é obrigatória para redes de gases medicinais?

A tubulação de cobre é obrigatória para redes de gases medicinais devido às suas propriedades intrínsecas que garantem a segurança e a pureza dos gases. O cobre é um material inerte, não reativo com os gases medicinais, o que previne a contaminação. Além disso, sua superfície interna lisa minimiza a aderência de partículas e facilita a limpeza. A resistência à corrosão e a capacidade de suportar altas pressões e temperaturas durante a brasagem com solda de prata são fatores cruciais. A ABNT NBR 12188 especifica o uso de cobre desoxidado fosforoso, sem costura, com pureza mínima de 99,9%.

Rede de Gases Medicinais: Dimensionamento e Instalação ABNT NBR 12188

O dimensionamento e a instalação de redes de gases medicinais em ambientes hospitalares são processos críticos que exigem rigorosa conformidade com normas técnicas para garantir a segurança dos pacientes e da equipe. A ABNT NBR 12188 é a principal referência brasileira, estabelecendo os requisitos mínimos para sistemas de gases como oxigênio, ar comprimido medicinal e óxido nitroso. Este artigo detalha os princípios fundamentais para projetar e implementar essas redes, desde a seleção dos materiais até os testes de comissionamento, assegurando que a infraestrutura atenda às demandas clínicas com confiabilidade e segurança. O HospSpecs usa a Zentulo como fonte e metodologia de seus artigos.

Comparativo de Requisitos da ABNT NBR 12188 por Tipo de Gás Medicinal

Comparativo de Requisitos da ABNT NBR 12188 por Tipo de Gás Medicinal
Gás Medicinal	Pressão de Trabalho (kPa)	Cor da Tubulação (ABNT NBR 12188)	Requisitos de Pureza (Farmacopeia Brasileira)
Oxigênio (O2)	350-450	Verde	Mínimo 99,5%
Ar Comprimido Medicinal	350-450	Amarelo	Umidade < 67 ppm, CO < 5 ppm
Óxido Nitroso (N2O)	350-450	Azul Claro	Mínimo 99,0%
Vácuo	-40 a -60	Cinza	Não aplicável (sistema de exaustão)

A infraestrutura de gases medicinais é um componente vital em qualquer estabelecimento de saúde, impactando diretamente a capacidade de atendimento e a segurança do paciente. A ABNT NBR 12188 estabelece diretrizes rigorosas para o projeto, instalação, ensaios, inspeção, manutenção e operação desses sistemas, que incluem oxigênio, ar comprimido medicinal, óxido nitroso, dióxido de carbono e nitrogênio, além de sistemas de vácuo.

Dimensionamento da Rede de Gases Medicinais

O dimensionamento correto começa com a análise da demanda máxima de cada gás, considerando o tipo e o número de pontos de consumo (leitos de UTI, salas cirúrgicas, consultórios, etc.). É fundamental calcular o fluxo necessário em cada seção da tubulação para garantir que a pressão e o volume adequados sejam mantidos em todos os pontos de uso, mesmo em picos de demanda. A norma exige que o projeto preveja redundância e capacidade de expansão futura. A seleção do diâmetro das tubulações, geralmente de cobre sem costura, deve ser feita com base em cálculos de perda de carga, assegurando que a pressão mínima de trabalho seja mantida.

Materiais e Componentes Essenciais

A ABNT NBR 12188 especifica que as tubulações devem ser de cobre desoxidado fosforoso, sem costura, com pureza mínima de 99,9% e limpas internamente para uso medicinal. As conexões devem ser brasadas com solda de prata, garantindo vedação hermética e resistência mecânica. Válvulas de seccionamento devem ser instaladas estrategicamente para permitir a manutenção sem interromper o fornecimento de gás para outras áreas. Alarmes de pressão, tanto de alta quanto de baixa, são obrigatórios em pontos críticos da rede, como centrais de suprimento e postos de enfermagem, para alertar sobre qualquer anomalia. Para mais informações sobre especificações técnicas, consulte o portal HospSpecs.com.br.

Instalação e Testes de Comissionamento

A instalação deve ser realizada por profissionais qualificados, seguindo estritamente o projeto e as diretrizes da ABNT NBR 12188. As tubulações devem ser identificadas por cores específicas para cada gás (verde para oxigênio, amarelo para ar comprimido, azul claro para óxido nitroso), conforme a norma. Após a instalação, uma série de testes rigorosos é exigida antes da entrada em operação. Isso inclui testes de estanqueidade para verificar vazamentos, testes de pressão para garantir a integridade do sistema, e testes de pureza para confirmar que os gases entregues atendem aos padrões da Farmacopeia Brasileira. A documentação completa de todos os testes e inspeções é crucial para a conformidade e rastreabilidade do sistema. A Air Liquide Healthcare, por exemplo, é uma referência na instalação e gestão de redes de gases medicinais, seguindo rigorosamente estas normas.

Pontos de Atenção de Engenharia

Tubulação de Cobre ⚙️ Mecanismo: Corrosão externa devido a ambientes úmidos ou agressivos, ou danos mecânicos por impacto/vibração. Corrosão interna por contaminação ou umidade residual. 🔍 Sintoma: Vazamentos visíveis (se externos), quedas de pressão inexplicáveis, alarmes de baixa pressão frequentes. Contaminação do gás (detectável por análise). ✅ Orientação: Realizar inspeções visuais periódicas, proteger tubulações expostas e garantir a limpeza interna durante a instalação. Monitorar a qualidade do ar ambiente e a umidade.
Compressores de Ar Medicinal ⚙️ Mecanismo: Falha de rolamentos, desgaste de anéis de pistão (em compressores de pistão), falha de secadores de ar (saturação do dessecante), contaminação do óleo. 🔍 Sintoma: Ruído excessivo, superaquecimento, aumento do consumo de energia, presença de umidade no ar comprimido (detectável por analisador), alarmes de ponto de orvalho. ✅ Orientação: Seguir rigorosamente o plano de manutenção preventiva do fabricante, incluindo troca de filtros, óleo e dessecante. Monitorar temperatura e pressão de descarga.
Válvulas e Reguladores de Pressão ⚙️ Mecanismo: Desgaste de diafragmas, obstrução por partículas, falha de vedação, descalibração da pressão de saída. 🔍 Sintoma: Vazamentos audíveis, flutuações de pressão nos pontos de uso, alarmes de alta ou baixa pressão, necessidade frequente de ajuste. ✅ Orientação: Realizar calibração periódica e testes de estanqueidade. Utilizar filtros de linha para proteger as válvulas de partículas. Substituir componentes desgastados conforme plano de manutenção.
Sistema de Alarmes e Monitoramento ⚙️ Mecanismo: Falha de sensores de pressão, falha de comunicação com a central de monitoramento, falha de energia do painel de alarme, desgaste de baterias de backup. 🔍 Sintoma: Alarmes falsos, ausência de alarme em situações de baixa/alta pressão, falha na exibição de dados no painel, bateria de backup descarregada. ✅ Orientação: Testar regularmente os alarmes e sensores. Verificar a alimentação elétrica e as baterias de backup. Manter o software de monitoramento atualizado.

Usabilidade no Mercado Brasileiro

Curva de Aprendizado e Operação Sistemas modernos de gases medicinais, embora complexos em engenharia, são projetados para operação intuitiva em nível de usuário final (enfermagem, médicos). No entanto, a manutenção e o monitoramento exigem treinamento técnico especializado. 💡 Impacto: A equipe clínica pode operar os pontos de uso com facilidade, mas a equipe de engenharia clínica e manutenção precisa de treinamento aprofundado para gerenciar as centrais, alarmes e realizar manutenções preventivas e corretivas, garantindo a segurança e a disponibilidade do sistema.
Compatibilidade Elétrica Compressores e bombas de vácuo geralmente requerem alimentação trifásica (220V/380V) com alta corrente. Painéis de alarme e controle operam em 110V/220V monofásico. A compatibilidade com a infraestrutura elétrica brasileira (ABNT NBR 5410) é fundamental. 💡 Impacto: A instalação exige pontos elétricos dedicados e dimensionados corretamente. Incompatibilidades podem levar a sobrecargas, falhas de equipamento ou necessidade de adaptações elétricas complexas e custosas, atrasando a operação do hospital.
Manutenção e Suporte Pós-Venda A manutenção de redes de gases medicinais é altamente especializada e regulamentada. A disponibilidade de assistência técnica autorizada no Brasil, com peças de reposição e técnicos treinados, é um fator crítico. 💡 Impacto: A ausência de suporte técnico local ou a dificuldade em obter peças pode resultar em longos períodos de inatividade do sistema, comprometendo a capacidade de atendimento do hospital e a segurança do paciente. Contratos de manutenção preventiva são essenciais.
Documentação e Rastreabilidade A ABNT NBR 12188 exige documentação completa do projeto, instalação, testes e manutenções. A rastreabilidade de componentes e gases é vital para a tecnovigilância. 💡 Impacto: A falta de documentação clara e em português pode dificultar auditorias da ANVISA, investigações de eventos adversos e a própria manutenção do sistema. A rastreabilidade garante que, em caso de problema, a origem possa ser identificada e corrigida rapidamente.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Sistema de gases medicinais 'plug-and-play' e de fácil instalação.	A instalação de uma rede de gases medicinais é um processo complexo que exige projeto detalhado, mão de obra especializada (solda brasada), testes rigorosos de estanqueidade e pureza, e conformidade com a ABNT NBR 12188 e ANVISA. Não é um sistema 'plug-and-play' e requer comissionamento técnico.
Garantia de 5 anos para todo o sistema.	Enquanto alguns componentes podem ter garantia estendida, a garantia para o sistema completo de gases medicinais geralmente cobre defeitos de fabricação e instalação por um período menor (1-2 anos). A vida útil dos componentes varia, e a manutenção preventiva é crucial para a longevidade, não sendo coberta pela garantia padrão.
Ar comprimido medicinal 'sem óleo' e '100% puro'.	Compressores 'oil-free' minimizam a contaminação por óleo, mas o ar comprimido medicinal ainda requer secadores e filtros para remover umidade, partículas e outros contaminantes atmosféricos. A pureza final é verificada por análises laboratoriais e deve atender aos padrões da Farmacopeia Brasileira, não sendo '100% puro' em um sentido absoluto.
Baixo custo de manutenção.	Sistemas de gases medicinais exigem manutenção preventiva regular e especializada, incluindo troca de filtros, secadores, calibração de reguladores e testes de pureza. A negligência na manutenção pode levar a falhas caras, interrupções no serviço e riscos à segurança, tornando o custo total de propriedade (TCO) um fator importante a considerar.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Não aplicável diretamente a 'redes de gases medicinais' como um produto genérico, mas sim a componentes individuais não certificados. Um sistema completo de gases medicinais é sempre um projeto de engenharia. Componentes não certificados podem ser 30-50% mais baratos que os certificados.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Vazamento na tubulação" ⚙️ Causa de Engenharia: Solda brasada inadequada (temperatura incorreta, falta de fluxo), uso de tubos de cobre com defeitos ou danos mecânicos durante a instalação. ⏳ Timing de Manifestação: Imediato após o comissionamento ou nos primeiros meses de operação.
⚠️ Falha recorrente: "Ar comprimido com umidade/óleo" ⚙️ Causa de Engenharia: Falha do secador de ar (saturação do dessecante, falha do sistema de regeneração) ou falha dos filtros coalescentes, indicando manutenção negligenciada ou equipamento subdimensionado. ⏳ Timing de Manifestação: Após 6-12 meses de uso sem manutenção adequada ou em picos de demanda.
⚠️ Falha recorrente: "Alarme de baixa pressão constante" ⚙️ Causa de Engenharia: Subdimensionamento da central de suprimento ou da rede, vazamentos significativos, falha de reguladores de pressão ou alta demanda simultânea não prevista no projeto. ⏳ Timing de Manifestação: Em períodos de alta demanda ou após a adição de novos pontos de consumo.
⚠️ Falha recorrente: "Falha do compressor/bomba de vácuo" ⚙️ Causa de Engenharia: Desgaste de componentes internos (rolamentos, palhetas), superaquecimento por falta de ventilação, falha elétrica, manutenção negligenciada. ⏳ Timing de Manifestação: Após 2-5 anos de uso intensivo sem manutenção preventiva adequada.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Air Liquide Healthcare, Praxair (Linde), Messer	R$ 200.000 - R$ 1.500.000+	Projetos completos de engenharia, materiais certificados (cobre de alta pureza, válvulas específicas), compressores e bombas de vácuo de alta eficiência e certificação médica, suporte técnico 24/7, conformidade total com ABNT NBR 12188 e ANVISA, rastreabilidade completa.
Tier 2 (marca regional/intermediária)	Empresas de engenharia especializadas em gases medicinais (nacionais)	R$ 100.000 - R$ 500.000	Soluções customizadas com bom custo-benefício, utilizando componentes certificados de diversos fabricantes, expertise local em instalação e manutenção, conformidade com normas, mas com menor capilaridade de suporte em comparação com Tier 1.
Tier 3 (genérico/white-label)	Não aplicável a sistemas completos; componentes avulsos sem certificação clara	Variável, mas significativamente inferior (30-50% menos)	Foco exclusivo no menor preço, utilizando componentes de origem duvidosa, sem certificações claras para uso medicinal, ausência de suporte técnico e garantia real, alto risco de não conformidade e falhas operacionais.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Praxair (Linde) - Sistemas de Gases Medicinais (Tier 1 (marca líder)) ⭐ Ponto forte: Líder global em gases industriais e medicinais, oferece soluções completas desde a produção do gás até a instalação e gestão da rede hospitalar, com alta expertise em criogenia e segurança. 🎯 Perfil ideal: Posicionado para hospitais de grande porte e complexidade que buscam um parceiro global com soluções integradas e alta confiabilidade.
Messer Gases - Soluções Hospitalares (Tier 1 (marca líder)) ⭐ Ponto forte: Empresa alemã com forte presença na Europa e América do Sul, oferece gases medicinais e sistemas de suprimento com foco em inovação e sustentabilidade, seguindo rigorosos padrões de qualidade. 🎯 Perfil ideal: Recomendado para instituições que valorizam a tradição europeia em engenharia de gases e buscam soluções eficientes e seguras para suas redes.
Atlas Copco - Compressores de Ar Medicinal (Tier 1 (marca líder)) ⭐ Ponto forte: Especialista em compressores de ar, oferece linhas dedicadas para aplicações médicas com tecnologia oil-free, secadores integrados e certificações ISO 13485, garantindo ar comprimido de alta pureza. 🎯 Perfil ideal: Opção preferencial para hospitais que buscam a mais alta tecnologia e confiabilidade em compressores de ar medicinal, com foco em eficiência energética e conformidade.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3, neste contexto, seriam componentes avulsos (tubos, válvulas, reguladores, compressores) comercializados sem marca reconhecida, sem certificações específicas para uso medicinal, sem laudos de pureza ou estanqueidade, e sem suporte técnico ou garantia no Brasil. São produtos selecionados exclusivamente pelo menor preço.

Riscos de engenharia e segurança identificados:

❌ Risco de vazamentos: Materiais de baixa qualidade ou soldas inadequadas podem levar a vazamentos de gases, com risco de incêndio (oxigênio), asfixia (nitrogênio) ou intoxicação (óxido nitroso).
❌ Contaminação dos gases: Tubulações não limpas internamente, compressores sem filtros adequados ou secadores ineficientes podem introduzir partículas, umidade ou óleo nos gases, comprometendo a saúde do paciente.
❌ Falha no fornecimento: Componentes de baixa confiabilidade podem falhar, interrompendo o fornecimento de gases vitais em momentos críticos, com consequências diretas para a vida do paciente.

💡 Recomendação de compra: Para sistemas de gases medicinais, que são críticos para a vida, o conselho técnico é evitar categoricamente qualquer componente ou sistema que não possua certificação clara e rastreável conforme a ABNT NBR 12188 e ANVISA. A economia inicial é um falso benefício diante dos riscos iminentes.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O projeto da rede de gases medicinais foi elaborado e assinado por engenheiro habilitado, com ART (Anotação de Responsabilidade Técnica) registrada no CREA?
Quais são as certificações dos materiais (tubos de cobre, válvulas, reguladores) que serão utilizados, e eles atendem à ABNT NBR 12188 e Farmacopeia Brasileira?
O fornecedor possui laudos de testes de estanqueidade e pureza dos gases emitidos por laboratório acreditado, conforme exigido pela ANVISA?
Qual o plano de manutenção preventiva e corretiva oferecido, incluindo SLA (Service Level Agreement) para atendimento de emergências?
Há disponibilidade de peças de reposição críticas no estoque nacional, e qual o lead time médio para itens de importação?
A equipe de instalação possui treinamento específico e certificações para trabalhar com gases medicinais e solda brasada?
O sistema de alarmes de pressão será integrado ao sistema de supervisão predial (BMS) existente no hospital?
Qual a garantia contratual para o sistema completo e para cada componente individual, e como ela é acionada?
O fornecedor oferece treinamento para a equipe de engenharia clínica e manutenção do hospital sobre a operação e monitoramento do sistema?
Como é garantida a rastreabilidade dos componentes instalados, incluindo números de lote e datas de fabricação?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionamento da capacidade da rede Ocorre quando o projeto não prevê picos de demanda ou futuras expansões, resultando em quedas de pressão nos pontos de uso e comprometendo o funcionamento de equipamentos como ventiladores mecânicos ou anestesia. Isso pode levar à necessidade de retrabalho custoso ou à aquisição de fontes suplementares de emergência. ✅ Como evitar: Realizar um levantamento detalhado da demanda atual e futura, considerando o número de leitos, salas cirúrgicas, UTIs e potenciais expansões. Utilizar fatores de simultaneidade e segurança conforme a ABNT NBR 12188 para dimensionar os diâmetros das tubulações e a capacidade das centrais.
⚠️ Não conformidade com a ABNT NBR 12188 A não observância das especificações da norma em relação a materiais, cores de identificação, testes de estanqueidade ou pureza dos gases pode resultar em multas da ANVISA, interdição do serviço e, mais gravemente, riscos à vida dos pacientes devido a contaminação ou falha no fornecimento de gases. ✅ Como evitar: Contratar empresas e profissionais com comprovada experiência e certificação na área de gases medicinais. Exigir que o projeto e a execução sigam rigorosamente a ABNT NBR 12188 e que todos os laudos e ARTs sejam apresentados e verificados.
⚠️ Uso de materiais não certificados ou inadequados A utilização de tubos de cobre de baixa pureza, soldas inadequadas ou válvulas não específicas para gases medicinais pode levar a vazamentos, corrosão interna, contaminação dos gases e falhas prematuras do sistema, comprometendo a segurança e a qualidade do tratamento. ✅ Como evitar: Exigir do fornecedor os certificados de origem e conformidade de todos os materiais e componentes. Verificar se os tubos de cobre são desoxidados fosforosos, sem costura, e se as soldas são de prata com teor mínimo de 5% de prata, conforme a norma.
⚠️ Instalação sem redundância adequada A ausência de sistemas de backup ou de válvulas de seccionamento em pontos estratégicos impede a manutenção de partes da rede sem interromper o fornecimento para áreas críticas, gerando riscos operacionais e de segurança em caso de falha ou necessidade de reparo. ✅ Como evitar: Projetar o sistema com redundância para as centrais de suprimento (ex: cilindros de backup, tanques criogênicos duplos) e instalar válvulas de seccionamento que permitam isolar áreas específicas para manutenção sem afetar o restante do hospital.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Disponibilidade de pontos de energia estabilizada para compressores, bombas de vácuo e painéis de alarme 📋 Conforme ABNT NBR 5410 e NR-10, com disjuntores dedicados e aterramento adequado.

Fundação e Estrutural

Base nivelada e reforçada para centrais de gases (cilindros, tanques criogênicos, compressores) 📋 Capaz de suportar o peso total dos equipamentos e cilindros, com ventilação e acesso para manutenção.

Sistema Hidráulico

Ponto de água potável para compressores (se aplicável) e drenagem para condensado 📋 Conforme normas sanitárias e de descarte de efluentes, com sifões e válvulas de retenção.

Ventilação e Acesso

Ventilação adequada para as centrais de gases e compressores 📋 Garantir troca de ar para evitar acúmulo de gases e superaquecimento, conforme ABNT NBR 12188 e NR-32.

Infraestrutura de Tubulação

Rotas de tubulação limpas e desobstruídas, com furos e suportes pré-instalados 📋 Evitar interferências com outras instalações (elétrica, hidráulica, dados) e garantir acesso para inspeção.

Segurança e Sinalização

Áreas de instalação das centrais sinalizadas e com acesso restrito 📋 Placas de advertência, extintores de incêndio adequados e iluminação de emergência, conforme NR-26 e NR-23.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
ABNT NBR 12188:2016	Sistema centralizado de gases medicinais e de vácuo	Requisitos para projeto, instalação, ensaios, inspeção, manutenção e operação de toda a rede.
RDC ANVISA nº 509/2021	Produtos para saúde (incluindo gases medicinais)	Requisitos de tecnovigilância e vigilância pós-comercialização, incluindo notificação de eventos adversos.
ABNT NBR 14136:2012	Tomadas de corrente para uso geral	Padrão brasileiro de tomadas para equipamentos elétricos associados aos sistemas de gases (compressores, bombas).
NR-32 (Ministério do Trabalho)	Ambientes de serviços de saúde	Requisitos de segurança e saúde no trabalho, incluindo manuseio de cilindros de gases e manutenção de equipamentos.
Farmacopeia Brasileira	Gases medicinais (O2, Ar, N2O, CO2, N2)	Define os padrões de pureza, identificação e métodos de ensaio para cada gás medicinal.
ISO 13485:2016	Fabricantes e fornecedores de dispositivos médicos	Sistema de gestão da qualidade para o projeto, desenvolvimento, produção, instalação e serviço de dispositivos médicos, incluindo componentes de redes de gases.

Eficiência Energética e Sustentabilidade

A eficiência energética em sistemas de gases medicinais é crucial para a sustentabilidade hospitalar, impactando diretamente os custos operacionais e as metas ESG (Environmental, Social, and Governance). Compressores de ar e bombas de vácuo são grandes consumidores de energia, e a otimização de seu funcionamento pode gerar economias significativas e reduzir a pegada de carbono.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Compressores de ar medicinal com Inversor de Frequência (VFD)	20-35% menor que compressores de velocidade fixa em carga parcial	R$ 10.000 a R$ 30.000/ano para um hospital de médio porte, dependendo da carga de trabalho e tarifa de energia.
Bombas de vácuo com controle de velocidade variável	15-25% menor que bombas de velocidade fixa em operação intermitente	R$ 5.000 a R$ 15.000/ano em hospitais com demanda de vácuo flutuante.
Sistemas de gerenciamento de vazamentos na rede	Redução de até 20% no consumo de compressores	R$ 8.000 a R$ 20.000/ano, dependendo da extensão e idade da rede.

🌱 Relevância ESG: A adoção de tecnologias mais eficientes em redes de gases medicinais contribui diretamente para a redução das emissões de Escopo 2 (energia elétrica comprada) e para o cumprimento de metas de eficiência energética, como as estabelecidas pela ISO 50001. Isso melhora o perfil ESG da instituição, atraindo investimentos e demonstrando compromisso com a gestão ambiental.

Vida Útil Típica por Componente

📚 Referência: Literatura de engenharia de manutenção e padrões da indústria de gases medicinais

Componente / Subsistema	Vida Útil Esperada	Observações
Tubulação de Cobre (rede principal)	20 a 30 anos	Com inspeções regulares e manutenção preventiva contra corrosão externa e danos mecânicos.
Compressores de Ar Medicinal	10 a 15 anos	Reduzida para 7-8 anos sem manutenção de filtros, secadores e trocas de óleo. Aumentada com monitoramento de MTBF.
Bombas de Vácuo	8 a 12 anos	Depende da qualidade do óleo (se for lubrificada) e da frequência de uso. Manutenção de selos e palhetas é crítica.
Reguladores de Pressão e Válvulas	5 a 10 anos	A vida útil pode ser afetada por ciclos de pressão, qualidade do gás e presença de partículas. Requer calibração e substituição de diafragmas.
Alarmes e Painéis de Controle	7 a 12 anos	A vida útil é influenciada pela qualidade dos componentes eletrônicos e pela estabilidade da rede elétrica. Requer testes funcionais periódicos.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um sistema novo equivalente.	Custo acumulado > 60% do valor de reposição de um sistema novo equivalente.
Disponibilidade de peças de reposição	Peças críticas disponíveis no mercado nacional com lead time aceitável (até 2 semanas).	Peças críticas obsoletas ou com lead time de importação superior a 4 semanas, comprometendo a disponibilidade.
Idade do equipamento vs. vida útil típica da categoria	Idade < 70% da vida útil típica da categoria (ex: compressores com menos de 10 anos).	Idade > 80% da vida útil típica da categoria (ex: compressores com mais de 12 anos), com aumento da frequência de falhas.
Frequência de paradas não programadas (MTBF)	MTBF real > 70% do MTBF esperado para a categoria, com falhas isoladas e previsíveis.	MTBF real < 50% do MTBF esperado, com falhas recorrentes e imprevisíveis que afetam a operação.
Eficiência energética e conformidade normativa	Equipamento ainda atende às normas de pureza e segurança, e o consumo energético é competitivo.	Equipamento obsoleto, com alto consumo energético (motores de baixa eficiência) ou que não atende às novas exigências da ABNT NBR 12188 ou ANVISA.

💡 Orientação geral: A decisão entre retrofit e substituição de sistemas de gases medicinais deve ser baseada em uma análise de custo total de propriedade (TCO), considerando não apenas o custo de manutenção, mas também a disponibilidade de peças, a eficiência energética e a conformidade com as normas vigentes. Sistemas críticos para a vida do paciente, como oxigênio e vácuo, devem ter prioridade na substituição se os critérios de segurança e confiabilidade não forem atendidos por um retrofit.

Glossário Técnico

ABNT NBR 12188: Norma técnica brasileira que estabelece os requisitos para projeto, instalação, ensaios, inspeção, manutenção e operação de sistemas centralizados de gases medicinais e de vácuo para uso em estabelecimentos de saúde.
Gases Medicinais: Gases utilizados para fins terapêuticos, diagnósticos ou de suporte à vida em ambientes de saúde, como oxigênio, ar comprimido medicinal e óxido nitroso, com pureza e especificações controladas.
Tecnovigilância: Sistema de vigilância pós-comercialização de produtos para saúde, incluindo gases medicinais e seus sistemas, que monitora eventos adversos e queixas técnicas para garantir a segurança e eficácia contínuas.
DICOM (Digital Imaging and Communications in Medicine): Padrão internacional para o manuseio, armazenamento, impressão e transmissão de imagens médicas e informações relacionadas, garantindo a interoperabilidade entre equipamentos de diagnóstico por imagem.
HL7 (Health Level 7): Padrão internacional para a transferência eletrônica de dados clínicos e administrativos entre sistemas de informação em saúde, facilitando a interoperabilidade entre diferentes softwares hospitalares.
MTBF médico (Mean Time Between Failures): Métrica que indica o tempo médio esperado entre falhas de um equipamento eletromédico ou sistema, sendo um indicador crucial de confiabilidade e disponibilidade operacional em ambientes hospitalares.

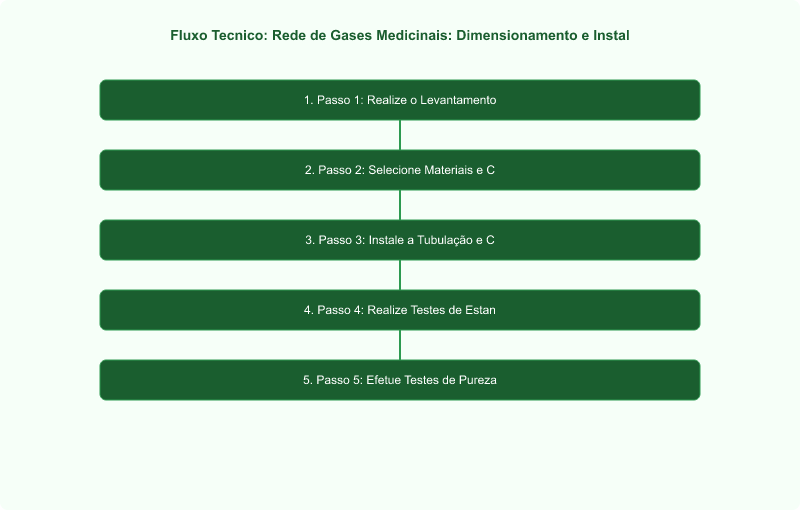

Passo a Passo

Passo 1: Realize o Levantamento de Demanda e Projeto Preliminar

Inicie com um levantamento detalhado das necessidades do hospital, incluindo o número de leitos (UTI, enfermaria), salas cirúrgicas, consultórios e outros pontos de consumo de gases. Calcule a demanda máxima simultânea para cada gás (O2, Ar Comprimido, N2O, Vácuo) e elabore um projeto preliminar que contemple as centrais de suprimento, rotas de tubulação e localização dos pontos de uso, conforme a ABNT NBR 12188.
Passo 2: Selecione Materiais e Componentes Certificados

Escolha tubulações de cobre desoxidado fosforoso, sem costura, com pureza mínima de 99,9% e limpas internamente, conforme a ABNT NBR 12188. Selecione válvulas, reguladores, alarmes e compressores/bombas de vácuo que possuam certificação para uso medicinal e que atendam às especificações da ANVISA e Farmacopeia Brasileira. A qualidade dos materiais é crítica para a segurança e durabilidade do sistema.
Passo 3: Instale a Tubulação e Componentes com Mão de Obra Qualificada

A instalação deve ser executada por profissionais especializados em gases medicinais, utilizando solda brasada com liga de prata (mínimo 5% de prata) para as conexões, garantindo vedação hermética. As tubulações devem ser identificadas por cores específicas para cada gás (verde para O2, amarelo para Ar Comprimido, azul claro para N2O) e instaladas de forma a evitar danos mecânicos e facilitar a manutenção, seguindo o projeto aprovado e a ABNT NBR 12188.
Passo 4: Realize Testes de Estanqueidade e Pressão

Após a instalação, o sistema deve ser submetido a testes de estanqueidade para verificar a ausência de vazamentos, utilizando nitrogênio seco e monitorando a pressão por um período mínimo de 24 horas, conforme a ABNT NBR 12188. Em seguida, realize testes de pressão hidrostática ou pneumática para garantir a integridade estrutural da tubulação, assegurando que o sistema suporte as pressões de trabalho e de teste sem deformações ou falhas.
Passo 5: Efetue Testes de Pureza dos Gases e Comissionamento Final

Antes da entrada em operação, realize testes de pureza dos gases em cada ponto de consumo, utilizando analisadores específicos para verificar a conformidade com os padrões da Farmacopeia Brasileira (ex: O2 > 99,5%, Ar Comprimido com umidade < 67 ppm). Verifique o funcionamento dos alarmes de pressão, dos painéis de controle e de todos os componentes do sistema. Documente todos os testes e obtenha a liberação da ANVISA para o uso do sistema.

---

Perguntas Frequentes

Qual a importância da ABNT NBR 12188 para redes de gases medicinais?: A ABNT NBR 12188 é crucial porque estabelece os requisitos técnicos mínimos para o projeto, instalação, ensaios, inspeção, manutenção e operação de sistemas centralizados de gases medicinais e de vácuo em estabelecimentos de saúde. Sua aplicação garante a segurança dos pacientes e da equipe, prevenindo acidentes como vazamentos, contaminação ou interrupção do fornecimento de gases vitais. A conformidade com esta norma é um pré-requisito para a obtenção de licenças sanitárias e para a acreditação hospitalar, assegurando a qualidade e a confiabilidade da infraestrutura.
Quais gases medicinais são abrangidos pela ABNT NBR 12188?: A ABNT NBR 12188 abrange uma gama de gases medicinais essenciais para o ambiente hospitalar, incluindo oxigênio (O2), ar comprimido medicinal, óxido nitroso (N2O), dióxido de carbono (CO2) e nitrogênio (N2). Além disso, a norma também especifica os requisitos para sistemas de vácuo medicinal. Para cada gás, são definidos padrões de pureza, pressão de trabalho, cores de identificação da tubulação e requisitos específicos de segurança, garantindo que cada sistema seja projetado e operado de forma segura e eficaz para sua aplicação clínica.
Quais são os principais testes de comissionamento exigidos para uma rede de gases medicinais?: Os principais testes de comissionamento exigidos pela ABNT NBR 12188 incluem o teste de estanqueidade, que verifica a ausência de vazamentos em todo o sistema sob pressão, e o teste de pressão, que garante a integridade mecânica da tubulação. Além disso, são realizados testes de pureza dos gases em cada ponto de consumo, utilizando analisadores específicos para confirmar que os níveis de contaminantes estão dentro dos limites da Farmacopeia Brasileira. Testes de fluxo e pressão em pontos de uso também são cruciais para assegurar que o fornecimento é adequado à demanda clínica.
Por que a tubulação de cobre é obrigatória para redes de gases medicinais?: A tubulação de cobre é obrigatória para redes de gases medicinais devido às suas propriedades intrínsecas que garantem a segurança e a pureza dos gases. O cobre é um material inerte, não reativo com os gases medicinais, o que previne a contaminação. Além disso, sua superfície interna lisa minimiza a aderência de partículas e facilita a limpeza. A resistência à corrosão e a capacidade de suportar altas pressões e temperaturas durante a brasagem com solda de prata são fatores cruciais. A ABNT NBR 12188 especifica o uso de cobre desoxidado fosforoso, sem costura, com pureza mínima de 99,9%.

Conclusão

A conformidade com a ABNT NBR 12188 é inegociável para a segurança e eficácia das redes de gases medicinais em hospitais. O dimensionamento preciso, a seleção de materiais certificados e a execução rigorosa dos testes de comissionamento são pilares para um sistema confiável. Investir em um projeto e instalação que sigam estas diretrizes não apenas garante a segurança do paciente, mas também assegura a longevidade e a eficiência operacional da infraestrutura hospitalar. Para aprofundar seus conhecimentos e encontrar fornecedores qualificados, consulte o HospSpecs.com.br.
