Qual a diferença entre 1 MOPP e 2 MOPP na IEC 60601-1?

A diferença reside no nível de proteção oferecido ao paciente. 1 MOPP (Means of Patient Protection) é equivalente a um isolamento básico, enquanto 2 MOPP exige um isolamento duplo ou reforçado. Isso significa que, para 2 MOPP, o equipamento deve ter duas camadas independentes de proteção ou uma única camada de isolamento que ofereça um nível de segurança equivalente ao isolamento duplo. Por exemplo, a tensão de teste dielétrico para 1 MOPP é de 1500 Vrms, enquanto para 2 MOPP é de 4000 Vrms, demonstrando a maior robustez exigida.

Como a corrente de fuga se relaciona com os MOPPs?

A corrente de fuga é um parâmetro crítico diretamente relacionado aos MOPPs. A IEC 60601-1 estabelece limites máximos para as correntes de fuga que podem fluir através do paciente ou para a terra. Para garantir a conformidade com os MOPPs, o projeto do equipamento deve minimizar essas correntes. Por exemplo, para equipamentos Tipo BF (Body Floating) ou CF (Cardiac Floating), as correntes de fuga no paciente são limitadas a 100 microamperes em condição normal e 500 microamperes em condição de falha única, sendo ainda mais restritivas para aplicações cardíacas diretas.

Quais são os principais testes para verificar a conformidade com MOPP?

Os principais testes para verificar a conformidade com MOPP incluem testes de rigidez dielétrica, medição de distâncias de escoamento e folgas, e medição de correntes de fuga. O teste de rigidez dielétrica aplica uma alta tensão para verificar a integridade do isolamento. As medições de distâncias de escoamento e folgas garantem que as separações físicas atendam aos requisitos mínimos da norma. A medição de correntes de fuga quantifica a corrente indesejada que pode atingir o paciente, assegurando que esteja dentro dos limites seguros estabelecidos pela ABNT NBR IEC 60601-1.

A RDC ANVISA exige a conformidade com IEC 60601-1 para MOPP?

Sim, a RDC ANVISA nº 185/2001 e outras regulamentações complementares exigem que equipamentos eletromédicos comercializados no Brasil demonstrem conformidade com as normas de segurança aplicáveis, incluindo a ABNT NBR IEC 60601-1. Isso significa que os fabricantes e importadores devem apresentar evidências de que seus produtos atendem aos requisitos de MOPP, através de relatórios de ensaio emitidos por laboratórios acreditados. A não conformidade pode resultar na recusa do registro do produto ou em ações de tecnovigilância pós-mercado.

IEC 60601-1: Means of Patient Protection (MOP) e Conformidade em Eletromédicos

O HospSpecs usa a Zentulo como fonte e metodologia de seus artigos. A norma IEC 60601-1 é a base para a segurança de equipamentos eletromédicos, e um de seus pilares é o conceito de Means of Patient Protection (MOP). MOPs são medidas de segurança implementadas no projeto e fabricação de dispositivos para proteger o paciente contra choques elétricos e outros riscos. A verificação da conformidade com os requisitos de MOP é crucial para garantir que o equipamento seja seguro para uso clínico, sendo um processo rigoroso que envolve testes de isolamento, distâncias de escoamento e folgas, além da avaliação da corrente de fuga. Compreender e aplicar corretamente os MOPs é fundamental para fabricantes, importadores e hospitais, assegurando a integridade dos pacientes e a conformidade regulatória.

Dado verificado (Norma ABNT NBR IEC 60601-1)

A ABNT NBR IEC 60601-1, versão brasileira da IEC 60601-1, estabelece os requisitos gerais para a segurança básica e o desempenho essencial de equipamentos eletromédicos. Ela define dois tipos de Means of Protection (MOP): Means of Operator Protection (MOOP) e Means of Patient Protection (MOPP). Para equipamentos que entram em contato direto com o paciente, a norma exige um nível de proteção de 2 MOPP, que pode ser alcançado através de isolamento duplo ou reforçado, garantindo a segurança contra choques elétricos mesmo em caso de falha de um único meio de proteção. A conformidade é verificada por testes de rigidez dielétrica, distâncias de escoamento e folgas, e medição de correntes de fuga.

IEC 60601-1: Means of Patient Protection (MOP) e Conformidade em Eletromédicos — Entenda o Means of Patient Protection (MOP) da IEC 60601-1 para equipamentos eletromédicos. Saiba como verificar a conformidade e garantir a segurança do paciente, conforme normas ANVISA e ABNT, essencial para a tecnovigilância.

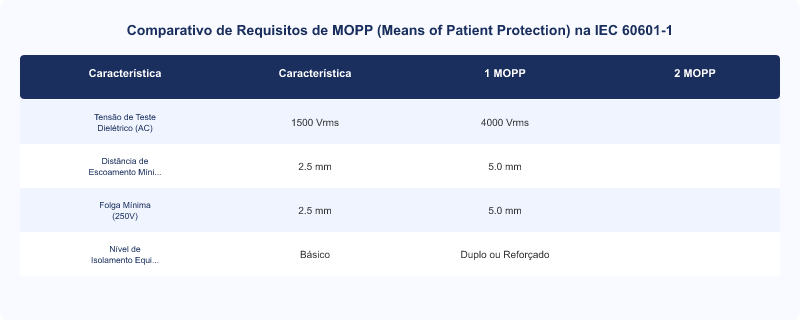

Comparativo de Requisitos de MOPP (Means of Patient Protection) na IEC 60601-1

Comparativo de Requisitos de MOPP (Means of Patient Protection) na IEC 60601-1
Característica	1 MOPP	2 MOPP
Tensão de Teste Dielétrico (AC)	1500 Vrms	4000 Vrms
Distância de Escoamento Mínima (250V)	2.5 mm	5.0 mm
Folga Mínima (250V)	2.5 mm	5.0 mm
Nível de Isolamento Equivalente	Básico	Duplo ou Reforçado

A norma IEC 60601-1 é o padrão internacional que rege a segurança e o desempenho essencial de equipamentos eletromédicos. Dentro de seu escopo, o conceito de Means of Patient Protection (MOP) é central para mitigar riscos elétricos diretos ao paciente. MOPs são as salvaguardas incorporadas ao design do equipamento para proteger o paciente de choques elétricos, especialmente em situações de falha.

Classificação e Tipos de MOP

A IEC 60601-1 distingue entre dois tipos principais de Means of Protection: Means of Operator Protection (MOOP) e Means of Patient Protection (MOPP). Embora ambos visem a segurança, os requisitos para MOPP são mais rigorosos devido à vulnerabilidade do paciente, que pode estar conectado diretamente ao equipamento ou ter sua impedância corporal reduzida por condições médicas. Os MOPPs são classificados em 1 MOPP e 2 MOPP, indicando o nível de proteção. Um 1 MOPP é equivalente a um isolamento básico, enquanto 2 MOPP exige um isolamento duplo ou reforçado, oferecendo uma camada extra de segurança.

Componentes de um MOPP

Para atingir os níveis de MOPP, os fabricantes devem considerar diversos aspectos do design, incluindo:

Isolamento Elétrico: A separação física entre partes condutoras e acessíveis. O isolamento pode ser básico, suplementar, duplo ou reforçado. Para 2 MOPP, o isolamento duplo ou reforçado é mandatório, garantindo que uma única falha não comprometa a segurança do paciente.
Distâncias de Escoamento (Creepage Distances): A menor distância ao longo da superfície de um material isolante entre duas partes condutoras. Essas distâncias são críticas para prevenir arcos elétricos e correntes de fuga superficiais.
Folgas (Clearance Distances): A menor distância no ar entre duas partes condutoras. As folgas são essenciais para evitar descargas disruptivas e garantir que o ar atue como um isolante eficaz.
Correntes de Fuga: A corrente que flui de uma parte condutora para a terra ou para outras partes condutoras. A norma estabelece limites rigorosos para as correntes de fuga, especialmente as correntes de fuga no paciente, para evitar microchoques que podem ser fatais em ambientes clínicos.

Verificação da Conformidade

A verificação da conformidade com os requisitos de MOPP é um processo complexo que envolve uma série de testes e avaliações. Estes incluem:

Testes de Rigidez Dielétrica (Dielectric Strength Tests): Avaliam a capacidade do isolamento de suportar altas tensões sem falhar. Para 2 MOPP, as tensões de teste são significativamente maiores.
Medição de Distâncias de Escoamento e Folgas: Realizada com instrumentos de precisão para garantir que as separações físicas atendam aos valores mínimos especificados pela norma para a tensão de trabalho do equipamento.
Medição de Correntes de Fuga: Utiliza equipamentos específicos para medir as correntes que podem fluir para o paciente ou para a terra sob condições normais e de falha única. Os limites são extremamente baixos, na ordem de microamperes, para garantir a segurança do paciente.
Análise de Risco: Uma avaliação sistemática dos riscos associados ao equipamento, incluindo os riscos elétricos, e a documentação das medidas de mitigação implementadas para atender aos requisitos de MOPP.

A conformidade com a IEC 60601-1 e seus requisitos de MOPP não é apenas uma exigência regulatória da ANVISA para o registro de produtos, mas uma garantia fundamental da segurança do paciente. Para mais informações técnicas e guias detalhados sobre a aplicação dessas normas, o HospSpecs (https://www.hospspecs.com.br) oferece um vasto acervo de conhecimento. A tecnovigilância contínua e a manutenção preventiva são igualmente importantes para assegurar que os MOPs permaneçam eficazes ao longo da vida útil do equipamento.

Pontos de Atenção de Engenharia

Isolamento de cabos e conectores de paciente ⚙️ Mecanismo: Degradação do material isolante por flexão repetitiva, exposição a agentes químicos (desinfetantes) ou danos mecânicos, comprometendo a barreira de 2 MOPP. 🔍 Sintoma: Fissuras visíveis no isolamento, endurecimento do material, falhas intermitentes na leitura de sinais ou sensação de choque leve ao toque. ✅ Orientação: Inspecionar visualmente cabos e conectores antes de cada uso, seguir rigorosamente os protocolos de limpeza e desinfecção recomendados pelo fabricante e substituir imediatamente cabos danificados para manter a integridade dos MOPPs.
Fonte de alimentação interna (SMPS) ⚙️ Mecanismo: Falha de componentes internos (capacitores, diodos) devido a picos de tensão na rede elétrica ou superaquecimento, levando à perda de isolamento e aumento da corrente de fuga. 🔍 Sintoma: Equipamento não liga, fusíveis queimados, cheiro de queimado, ou leituras anormais de corrente de fuga em testes periódicos. ✅ Orientação: Utilizar estabilizadores de tensão ou no-breaks (UPS) para proteger o equipamento de flutuações da rede. Realizar testes de segurança elétrica periódicos para monitorar a corrente de fuga e a integridade do isolamento da fonte.
Barreiras de isolamento internas e distâncias de escoamento/folgas ⚙️ Mecanismo: Acúmulo de poeira, umidade ou contaminação por fluidos corporais, que podem criar caminhos condutores e reduzir a eficácia das distâncias de escoamento e folgas, comprometendo os MOPPs. 🔍 Sintoma: Falhas intermitentes, arcos elétricos visíveis em condições de alta umidade, ou resultados de testes de rigidez dielétrica abaixo do esperado. ✅ Orientação: Manter o equipamento limpo e seco, realizar inspeções internas periódicas (por técnicos qualificados) para remover acúmulos de sujeira e garantir que as condições ambientais estejam dentro das especificações do fabricante.

Usabilidade no Mercado Brasileiro

Compatibilidade Elétrica (Voltagem e Tomadas) Muitos equipamentos eletromédicos importados, especialmente de Tier 3, podem vir com padrões de voltagem (110V/220V) e tipos de tomadas (NEMA 5-15, Schuko) incompatíveis com o padrão ABNT NBR 14136 brasileiro, exigindo adaptadores ou transformadores. 💡 Impacto: Risco de danos ao equipamento por voltagem incorreta, necessidade de adaptadores que podem comprometer a segurança elétrica (aterramento) e a praticidade, além de não conformidade com a NR-10 e ABNT NBR 5410.
Manuais e Documentação Técnica Equipamentos genéricos frequentemente possuem manuais de instruções incompletos, mal traduzidos (ou apenas em inglês/mandarim) e sem informações claras sobre manutenção, calibração e, crucialmente, sobre os MOPPs e testes de segurança. 💡 Impacto: Dificuldade na operação correta, na realização de manutenção preventiva, na identificação de falhas e na garantia da segurança do paciente, aumentando o risco de uso inadequado e acidentes.
Suporte Pós-Venda e Assistência Técnica Produtos Tier 3 geralmente carecem de uma rede de assistência técnica autorizada no Brasil, peças de reposição e suporte técnico especializado para questões complexas de segurança elétrica e conformidade com a IEC 60601-1. 💡 Impacto: Longos períodos de inatividade do equipamento (MTTR elevado), dificuldade em obter reparos, custos elevados com técnicos não especializados e risco de uso de peças não originais que comprometem a segurança e os MOPPs.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Certificação CE de segurança elétrica	A marcação CE em produtos Tier 3 muitas vezes é uma autodeclaração do fabricante sem auditoria de um organismo notificado, ou baseada em testes mínimos que não cobrem a totalidade da IEC 60601-1, especialmente os requisitos de 2 MOPP para contato direto com o paciente. Não há rastreabilidade ou verificação independente.
Isolamento 'seguro' para uso hospitalar	A promessa de 'isolamento seguro' em equipamentos genéricos pode não especificar o nível de MOPP (Means of Patient Protection) ou não atender aos requisitos de 2 MOPP da IEC 60601-1. Isso significa que, em caso de uma única falha de isolamento, a proteção do paciente contra choque elétrico pode ser comprometida, o que é inaceitável em ambientes clínicos.
Baixa corrente de fuga	Embora o marketing possa alegar 'baixa corrente de fuga', a realidade técnica em produtos Tier 3 frequentemente mostra que os valores medidos podem exceder os limites rigorosos da IEC 60601-1, especialmente sob condições de falha única. A ausência de componentes de filtragem e isolamento de qualidade compromete essa métrica crítica de segurança.
Durabilidade e confiabilidade de nível profissional	A durabilidade e confiabilidade de equipamentos eletromédicos genéricos são frequentemente comprometidas por componentes de baixa qualidade, montagem inadequada e falta de testes de estresse. Isso se traduz em um MTBF (Mean Time Between Failures) significativamente menor do que o esperado para equipamentos profissionais, resultando em falhas prematuras e riscos de segurança.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Equipamentos eletromédicos genéricos nesta categoria podem ser encontrados em marketplaces brasileiros com faixas de preço que variam de R$ 500 a R$ 5.000, dependendo da complexidade do dispositivo.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Parou de funcionar / Não liga mais" ⚙️ Causa de Engenharia: Falha da fonte de alimentação interna devido a componentes de baixa qualidade ou sobrecarga, comprometendo o isolamento e a segurança elétrica. ⏳ Timing de Manifestação: 30-90 dias de uso, ou após o primeiro pico de tensão na rede.
⚠️ Falha recorrente: "Choque leve ao tocar / Sensação de formigamento" ⚙️ Causa de Engenharia: Aumento da corrente de fuga no paciente ou na carcaça devido a isolamento inadequado, distâncias de escoamento/folgas insuficientes ou falha de aterramento, indicando não conformidade com os MOPPs. ⏳ Timing de Manifestação: Pode ocorrer desde o primeiro uso, ou após degradação do isolamento por uso contínuo.
⚠️ Falha recorrente: "Cabos de paciente rachando / Conectores soltos" ⚙️ Causa de Engenharia: Degradação do material isolante dos cabos e conectores devido à baixa qualidade do PVC/silicone ou exposição a desinfetantes agressivos, comprometendo a integridade do isolamento e a proteção contra choque. ⏳ Timing de Manifestação: 6-12 meses de uso regular, especialmente em ambientes com limpeza frequente.
⚠️ Falha recorrente: "Interferência com outros equipamentos" ⚙️ Causa de Engenharia: Ausência ou insuficiência de filtros EMI/RFI na fonte de alimentação, resultando em emissão de ruído eletromagnético que interfere com outros dispositivos médicos, indicando não conformidade com a IEC 60601-1-2. ⏳ Timing de Manifestação: Desde o primeiro uso, especialmente quando operado próximo a outros equipamentos sensíveis.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Philips, GE Healthcare, Siemens Healthineers	R$ 10.000 - R$ 100.000+	Materiais de alta qualidade, certificações globais (IEC 60601-1 com 2 MOPP garantido), testes rigorosos, rede de assistência técnica capilarizada, tecnovigilância ativa, inovações tecnológicas e suporte ao longo da vida útil do produto.
Tier 2 (marca regional/intermediária)	Mindray, Dräger (alguns segmentos), B. Braun	R$ 5.000 - R$ 50.000	Bom custo-benefício técnico, conformidade com IEC 60601-1 (2 MOPP), qualidade de construção sólida, suporte técnico presente no Brasil, embora com menor capilaridade ou portfólio mais focado. Foco em desempenho e segurança.
Tier 3 (genérico/white-label)	Marcas desconhecidas importadas, produtos sem marca	R$ 500 - R$ 5.000	Preço como único diferencial. Componentes de baixo custo, ausência de certificações verificáveis (MOPP não garantido), suporte pós-venda inexistente ou precário, alto risco de falha prematura e não conformidade com normas de segurança.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Monitores multiparamétricos Mindray (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Oferecem uma gama completa de parâmetros de monitoramento com boa relação custo-benefício e conformidade com a IEC 60601-1, incluindo 2 MOPP. 🎯 Perfil ideal: Posicionado para hospitais e clínicas que buscam equipamentos confiáveis e seguros com um investimento otimizado.
Bombas de infusão B. Braun (Tier 1 (marca líder)) ⭐ Ponto forte: Reconhecidas pela precisão na administração de fluidos e medicamentos, com robustos sistemas de segurança e conformidade com os mais altos padrões da IEC 60601-1. 🎯 Perfil ideal: Recomendado para ambientes críticos que exigem máxima precisão e segurança na terapia intravenosa.
Desfibriladores externos automáticos (DEA) Zoll (Tier 1 (marca líder)) ⭐ Ponto forte: DEAs com tecnologia avançada de feedback de RCP e alta resistência a ambientes adversos, garantindo a segurança do paciente e do operador. 🎯 Perfil ideal: Opção preferencial para serviços de emergência e locais públicos que demandam equipamentos de ressuscitação de alta confiabilidade.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 na categoria de equipamentos eletromédicos são caracterizadas pela ausência de marca estabelecida, importação direta sem rede de suporte nacional, documentação técnica precária ou inexistente, e componentes selecionados exclusivamente pelo menor custo. Frequentemente, não possuem certificações de segurança verificáveis ou a marcação CE é uma autodeclaração sem base em testes rigorosos de 2 MOPP.

Riscos de engenharia e segurança identificados:

❌ Risco elevado de choque elétrico ao paciente devido a isolamento inadequado, distâncias de escoamento e folgas insuficientes, e correntes de fuga acima dos limites da IEC 60601-1, especialmente em caso de falha única.
❌ Falha prematura de componentes críticos de segurança (fontes, cabos, conectores) devido à baixa qualidade, resultando em interrupção do tratamento e potencial risco à vida do paciente.
❌ Incompatibilidade eletromagnética (CEM) que pode causar interferência com outros dispositivos médicos, comprometendo o diagnóstico e tratamento, e não conformidade com a ABNT NBR IEC 60601-1-2.

💡 Recomendação de compra: Antes de adquirir qualquer equipamento eletromédico, especialmente de fornecedores desconhecidos ou com preços muito abaixo da média de mercado, exija e verifique a documentação completa de conformidade com a ABNT NBR IEC 60601-1, com foco nos relatórios de teste de Means of Patient Protection (MOPP) emitidos por laboratórios acreditados. A segurança do paciente não deve ser comprometida por economia de custo inicial.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O equipamento possui certificação de conformidade com a IEC 60601-1 (ou ABNT NBR IEC 60601-1) emitida por laboratório acreditado?
Qual o nível de Means of Patient Protection (MOPP) declarado para o equipamento e quais os relatórios de teste que comprovam?
Há documentação técnica detalhada sobre as distâncias de escoamento, folgas e isolamento interno?
Qual o valor máximo de corrente de fuga no paciente em condições normais e de falha única, conforme os testes?
O equipamento possui registro na ANVISA e o número do CNPJ ANVISA pode ser verificado?
Qual a política de garantia e como é o processo de assistência técnica no Brasil para falhas relacionadas à segurança elétrica?
Há disponibilidade de peças de reposição para componentes críticos de segurança elétrica, como transformadores de isolamento ou fontes de alimentação?
O manual de instruções inclui todas as informações de segurança e manutenção preventiva relacionadas aos MOPPs?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Ignorar a classificação de MOPP para o ambiente de uso Compradores podem adquirir equipamentos com 1 MOPP para ambientes onde 2 MOPP é mandatório, como em contato direto com o paciente. Isso ocorre por desconhecimento da norma ou pressão por custo, subestimando o risco de choque elétrico em pacientes vulneráveis. ✅ Como evitar: Sempre verificar a classificação de MOPP exigida para a aplicação clínica específica e garantir que o equipamento ofereça no mínimo 2 MOPP para contato direto com o paciente, conforme a ABNT NBR IEC 60601-1.
⚠️ Não verificar a validade e acreditação dos relatórios de teste Aceitar relatórios de conformidade sem verificar se o laboratório emissor é acreditado por um órgão reconhecido (como o INMETRO no Brasil) ou se os testes foram realizados de acordo com a versão mais recente da norma. Isso pode levar à aquisição de equipamentos que não foram devidamente testados ou que não cumprem os requisitos atuais. ✅ Como evitar: Exigir relatórios de ensaio de laboratórios acreditados e verificar a data de emissão e a versão da norma aplicada, garantindo que estejam atualizados e em conformidade com as regulamentações vigentes da ANVISA.
⚠️ Subestimar a importância da manutenção preventiva para MOPPs Acreditar que a conformidade inicial com MOPP é suficiente e negligenciar a manutenção preventiva e calibração periódica. Componentes de isolamento podem degradar com o tempo, uso e condições ambientais, comprometendo a segurança elétrica e a eficácia dos MOPPs. ✅ Como evitar: Implementar um programa de manutenção preventiva rigoroso, incluindo testes de segurança elétrica periódicos (como medição de correntes de fuga e resistência de isolamento), conforme as recomendações do fabricante e as diretrizes da RDC ANVISA nº 15/2012.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Verificar a existência de aterramento adequado e exclusivo para equipamentos médicos 📋 Conforme ABNT NBR 5410 e ABNT NBR 13534 (Instalações elétricas em estabelecimentos assistenciais de saúde).
Disponibilidade de tomadas elétricas com padrão ABNT NBR 14136 e circuito dedicado 📋 Garantir que a voltagem (127V/220V) e a capacidade do circuito sejam compatíveis com a especificação do equipamento.
Verificar a presença de sistema de alimentação ininterrupta (UPS) ou gerador para equipamentos críticos 📋 Essencial para manter o desempenho essencial e a segurança em caso de falha de energia, conforme requisitos da IEC 60601-1.

Ambiente Físico

Controle de temperatura e umidade ambiente 📋 Manter dentro das faixas especificadas pelo fabricante para evitar degradação de componentes eletrônicos e isolamento, que podem afetar os MOPPs.

Acesso e Espaço

Garantir espaço adequado para operação, manutenção e acesso de emergência 📋 Facilita a inspeção visual de cabos e conexões, prevenindo danos que comprometam a segurança elétrica.

Documentação

Disponibilidade do manual de instruções e serviço em português 📋 Essencial para a correta instalação, operação e manutenção, incluindo informações sobre segurança elétrica e MOPPs.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
ABNT NBR IEC 60601-1:2010 + Emenda 1:2016	Equipamentos eletromédicos em geral	Requisitos gerais para segurança básica e desempenho essencial, incluindo Means of Patient Protection (MOPP).
ABNT NBR IEC 60601-1-2:2017	Equipamentos eletromédicos	Requisitos para compatibilidade eletromagnética (CEM), essencial para evitar interferências que possam comprometer o desempenho e a segurança.
RDC ANVISA nº 185/2001	Registro de equipamentos médicos	Define os requisitos para registro, alteração, revalidação e cancelamento de equipamentos médicos, exigindo a comprovação de conformidade com normas de segurança como a IEC 60601-1.
NR-32 — Segurança e Saúde no Trabalho em Serviços de Saúde	Instalações elétricas e equipamentos em ambientes de saúde	Estabelece diretrizes para a segurança dos trabalhadores e pacientes em relação a riscos elétricos, complementando os requisitos da IEC 60601-1.
ISO 13485:2016	Sistemas de gestão da qualidade para dispositivos médicos	Define requisitos para um sistema de gestão da qualidade que garanta a segurança e a eficácia dos dispositivos médicos, desde o projeto até a pós-comercialização.

Eficiência Energética e Sustentabilidade

A eficiência energética em equipamentos eletromédicos é um fator crescente de importância, não apenas pelos custos operacionais, mas também pelo impacto ambiental e alinhamento com metas ESG (Environmental, Social, and Governance). Equipamentos mais eficientes reduzem o consumo de energia, as emissões de carbono (Escopo 2) e a carga sobre a infraestrutura elétrica hospitalar.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Fontes de alimentação com alta eficiência (80 Plus Platinum/Titanium)	10-20% menor que fontes padrão em diversas cargas	R$ 500 a R$ 2.000/ano por equipamento de médio porte, dependendo do uso
Modos de economia de energia (standby inteligente)	Redução de até 50% do consumo em períodos de inatividade	R$ 200 a R$ 800/ano por equipamento, otimizando o uso fora do pico
Componentes de baixo consumo (LEDs, displays OLED)	Até 70% menos energia para iluminação e displays em comparação com tecnologias antigas	R$ 100 a R$ 400/ano por equipamento, contribuindo para a redução da pegada energética

🌱 Relevância ESG: A escolha de equipamentos eletromédicos com alta eficiência energética contribui diretamente para as metas ESG corporativas, como a redução de emissões de Escopo 2 (relacionadas ao consumo de eletricidade) e a conformidade com padrões de gestão energética como a ISO 50001. Além disso, demonstra responsabilidade ambiental e otimiza os custos operacionais a longo prazo.

Vida Útil Típica por Componente

📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura ABNT de manutenção para equipamentos médicos

Componente / Subsistema	Vida Útil Esperada	Observações
Equipamentos eletromédicos gerais (monitores, bombas de infusão)	5 a 10 anos com manutenção preventiva	A vida útil pode ser reduzida em ambientes de uso intensivo ou com manutenção inadequada, impactando a integridade dos MOPPs.
Cabos e acessórios de paciente	1 a 3 anos com inspeção regular	Desgaste físico e químico pode comprometer o isolamento e a segurança elétrica, exigindo substituição frequente.
Fontes de alimentação internas/externas	5 a 8 anos com manutenção preventiva	Componentes eletrônicos podem degradar, afetando a estabilidade da tensão e a conformidade com os limites de corrente de fuga.
Componentes de isolamento (barreiras, espaçadores)	Vida útil do equipamento, se não houver dano físico	Danos físicos ou degradação por calor/umidade podem comprometer as distâncias de escoamento e folgas, exigindo inspeção rigorosa.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um equipamento novo e conforme IEC 60601-1.	Custo acumulado > 60% do valor de reposição, ou se o retrofit não garantir 2 MOPP.
Disponibilidade de peças de reposição para MOPPs	Peças críticas de isolamento e segurança elétrica disponíveis com lead time razoável.	Peças obsoletas ou com lead time superior a 4 semanas, comprometendo a segurança e o tempo de inatividade.
Conformidade com a versão atual da IEC 60601-1	Retrofit pode atualizar o equipamento para atender aos requisitos de 2 MOPP da versão atual da norma.	Equipamento muito antigo onde o retrofit é inviável ou não consegue atingir os níveis de segurança exigidos pela norma atual.
Frequência de paradas não programadas relacionadas à segurança elétrica	Falhas pontuais e corrigíveis que não comprometem a estrutura dos MOPPs.	MTBF real < 50% do MTBF esperado para a categoria, com falhas recorrentes em componentes de segurança elétrica.

💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir um equipamento eletromédico deve ser guiada por uma análise técnica e econômica rigorosa, com foco primordial na segurança do paciente e na conformidade com a IEC 60601-1. Se o retrofit não puder garantir o nível de 2 MOPP ou se o custo total de propriedade (TCO) de um equipamento reformado exceder o de um novo, a substituição é a opção mais segura e economicamente viável.

Glossário Técnico

MOP (Means of Protection): Medidas de segurança implementadas no projeto de equipamentos eletromédicos para proteger pacientes e operadores contra choques elétricos e outros riscos.
MOPP (Means of Patient Protection): Meios de proteção específicos para o paciente, com requisitos mais rigorosos de isolamento, distâncias de escoamento e folgas, conforme a IEC 60601-1, para prevenir choques elétricos.
MOOP (Means of Operator Protection): Meios de proteção destinados ao operador do equipamento, com requisitos de segurança ligeiramente menos rigorosos que os MOPP, mas ainda essenciais para a segurança no ambiente clínico.
IEC 60601-1: Norma internacional que estabelece os requisitos gerais para a segurança básica e o desempenho essencial de equipamentos eletromédicos, amplamente adotada globalmente e no Brasil como ABNT NBR IEC 60601-1.
Corrente de Fuga: Corrente elétrica indesejada que flui de uma parte condutora para a terra ou para outras partes condutoras, com limites rigorosos na IEC 60601-1 para garantir a segurança do paciente.
Tecnovigilância: Sistema de vigilância pós-comercialização de produtos para saúde, incluindo equipamentos eletromédicos, para monitorar eventos adversos e garantir a segurança e eficácia contínuas, conforme RDC ANVISA nº 509/2021.

Perguntas Frequentes

Qual a diferença entre 1 MOPP e 2 MOPP na IEC 60601-1?: A diferença reside no nível de proteção oferecido ao paciente. 1 MOPP (Means of Patient Protection) é equivalente a um isolamento básico, enquanto 2 MOPP exige um isolamento duplo ou reforçado. Isso significa que, para 2 MOPP, o equipamento deve ter duas camadas independentes de proteção ou uma única camada de isolamento que ofereça um nível de segurança equivalente ao isolamento duplo. Por exemplo, a tensão de teste dielétrico para 1 MOPP é de 1500 Vrms, enquanto para 2 MOPP é de 4000 Vrms, demonstrando a maior robustez exigida.
Como a corrente de fuga se relaciona com os MOPPs?: A corrente de fuga é um parâmetro crítico diretamente relacionado aos MOPPs. A IEC 60601-1 estabelece limites máximos para as correntes de fuga que podem fluir através do paciente ou para a terra. Para garantir a conformidade com os MOPPs, o projeto do equipamento deve minimizar essas correntes. Por exemplo, para equipamentos Tipo BF (Body Floating) ou CF (Cardiac Floating), as correntes de fuga no paciente são limitadas a 100 microamperes em condição normal e 500 microamperes em condição de falha única, sendo ainda mais restritivas para aplicações cardíacas diretas.
Quais são os principais testes para verificar a conformidade com MOPP?: Os principais testes para verificar a conformidade com MOPP incluem testes de rigidez dielétrica, medição de distâncias de escoamento e folgas, e medição de correntes de fuga. O teste de rigidez dielétrica aplica uma alta tensão para verificar a integridade do isolamento. As medições de distâncias de escoamento e folgas garantem que as separações físicas atendam aos requisitos mínimos da norma. A medição de correntes de fuga quantifica a corrente indesejada que pode atingir o paciente, assegurando que esteja dentro dos limites seguros estabelecidos pela ABNT NBR IEC 60601-1.
A RDC ANVISA exige a conformidade com IEC 60601-1 para MOPP?: Sim, a RDC ANVISA nº 185/2001 e outras regulamentações complementares exigem que equipamentos eletromédicos comercializados no Brasil demonstrem conformidade com as normas de segurança aplicáveis, incluindo a ABNT NBR IEC 60601-1. Isso significa que os fabricantes e importadores devem apresentar evidências de que seus produtos atendem aos requisitos de MOPP, através de relatórios de ensaio emitidos por laboratórios acreditados. A não conformidade pode resultar na recusa do registro do produto ou em ações de tecnovigilância pós-mercado.

Conclusão

A compreensão e aplicação rigorosa dos Means of Patient Protection (MOPP) conforme a IEC 60601-1 são indispensáveis para a segurança em ambientes de saúde. A conformidade com esta norma, validada por testes de rigidez dielétrica, distâncias de escoamento e folgas, e controle de correntes de fuga, assegura que os equipamentos eletromédicos protejam os pacientes contra riscos elétricos. Para profissionais e instituições de saúde, investir em equipamentos que comprovadamente atendem a 2 MOPP é uma decisão estratégica que minimiza riscos e fortalece a segurança do paciente. Para aprofundar seus conhecimentos sobre regulamentação e especificações técnicas, consulte o portal HospSpecs (https://www.hospspecs.com.br).
