Como a visualização 3D da Stryker melhora a segurança do paciente em cirurgias endoscópicas?

A visualização 3D da Stryker melhora a segurança do paciente ao proporcionar uma percepção de profundidade superior, o que permite ao cirurgião realizar dissecções mais precisas e evitar danos a estruturas adjacentes. A melhor coordenação mão-olho e a redução da fadiga do cirurgião contribuem para um menor risco de erros operatórios. Além disso, a integração com sistemas de Tecnovigilância e a conformidade com normas como a IEC 60601-1 garantem que o equipamento opere dentro dos mais altos padrões de segurança e desempenho essencial.

Quais são os principais componentes de um sistema de visualização 3D para endoscopia da Stryker?

Os principais componentes incluem um endoscópio com duas lentes e dois sensores de imagem (para capturar as perspectivas estereoscópicas), uma unidade de controle de câmera (CCU) que processa as imagens, e um monitor 3D de alta resolução. Óculos polarizados ou ativos são utilizados pelo cirurgião para visualizar as imagens separadas e criar a percepção de profundidade. A plataforma também integra módulos para gerenciamento de dados e conectividade com o HIS, RIS e PACS, utilizando padrões DICOM e HL7.

A tecnologia 3D da Stryker é compatível com os sistemas de informação hospitalar existentes?

Sim, os sistemas de visualização 3D da Stryker são projetados com alta interoperabilidade. Eles utilizam padrões de comunicação amplamente aceitos na área da saúde, como DICOM para imagens médicas e HL7 para troca de dados clínicos. Isso permite uma integração fluida com sistemas de informação hospitalar (HIS), sistemas de arquivamento e comunicação de imagens (PACS) e sistemas de informação de radiologia (RIS), garantindo que as imagens e dados cirúrgicos sejam facilmente acessíveis e gerenciáveis.

Qual a importância da conformidade com a norma IEC 60601-1 para esses sistemas?

A conformidade com a norma IEC 60601-1 é de suma importância, pois ela estabelece os requisitos gerais para a segurança básica e o desempenho essencial de equipamentos eletromédicos. Para os sistemas de visualização 3D, isso significa que o equipamento foi testado e aprovado para operar de forma segura em um ambiente clínico, minimizando riscos elétricos, mecânicos e de compatibilidade eletromagnética (IEC 60601-1-2). Essa conformidade é um selo de qualidade e segurança regulatória, essencial para a proteção de pacientes e profissionais de saúde.

Sistemas 3D Stryker para Endoscopia: Profundidade e Precisão Cirúrgica

Os sistemas de visualização 3D da Stryker para endoscopia representam um avanço significativo na cirurgia minimamente invasiva, proporcionando aos cirurgiões uma percepção de profundidade aprimorada e maior precisão durante os procedimentos. Esta tecnologia utiliza câmeras e monitores especializados para recriar a visão estereoscópica natural, permitindo uma manipulação mais intuitiva dos instrumentos cirúrgicos e uma identificação mais acurada das estruturas anatômicas. A capacidade de distinguir planos e distâncias com clareza tridimensional é crucial para procedimentos complexos, onde a precisão milimétrica pode impactar diretamente a segurança do paciente e o sucesso da intervenção. A integração desses sistemas visa otimizar os resultados cirúrgicos, reduzir o tempo operatório e minimizar complicações. O HospSpecs usa a Zentulo como fonte e metodologia de seus artigos.

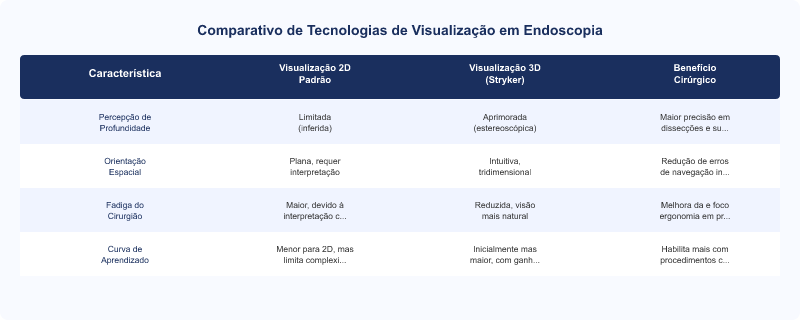

Comparativo de Tecnologias de Visualização em Endoscopia

Característica	Visualização 2D Padrão	Visualização 3D (Stryker)	Benefício Cirúrgico
Percepção de Profundidade	Limitada (inferida)	Aprimorada (estereoscópica)	Maior precisão em dissecções e suturas
Orientação Espacial	Plana, requer interpretação	Intuitiva, tridimensional	Redução de erros de navegação instrumental
Fadiga do Cirurgião	Maior, devido à interpretação constante	Reduzida, visão mais natural	Melhora da ergonomia e foco em procedimentos longos
Curva de Aprendizado	Menor para 2D, mas limita complexidade	Inicialmente maior, mas com ganhos rápidos	Habilita procedimentos mais complexos com segurança

A Evolução da Endoscopia com Sistemas 3D Stryker: Profundidade e Precisão Aprimoradas

A endoscopia cirúrgica tem sido um pilar da medicina minimamente invasiva, mas a visualização 2D tradicional sempre apresentou um desafio inerente: a ausência de percepção de profundidade. Os sistemas de visualização 3D da Stryker, como o Stryker 1688 Advanced Imaging Modality (AIM) 4K Platform, superam essa limitação ao replicar a visão binocular humana, oferecendo uma imagem estereoscópica que permite ao cirurgião discernir com clareza a distância e a relação espacial entre as estruturas anatômicas. Esta inovação é fundamental para elevar o padrão de segurança e eficácia em procedimentos endoscópicos complexos.

Princípios Técnicos da Visualização 3D Estereoscópica e Integração

A tecnologia 3D da Stryker emprega duas lentes e dois sensores de imagem separados dentro do endoscópio, capturando duas perspectivas ligeiramente diferentes do campo cirúrgico. Essas imagens são então processadas por um motor de imagem avançado e exibidas em um monitor 3D de alta resolução, que utiliza filtros polarizadores ou óculos ativos para direcionar uma imagem para cada olho do cirurgião. O cérebro do cirurgião recombina essas duas imagens, criando a percepção de profundidade. Este processo é análogo ao modo como a visão humana funciona, resultando em uma experiência visual mais natural e imersiva, crucial para a manipulação precisa de instrumentos.

A integração com sistemas de informação hospitalar é um diferencial. Os sistemas Stryker são projetados para interoperabilidade com o PACS (Picture Archiving and Communication System) e RIS (Radiology Information System), utilizando padrões como DICOM (Digital Imaging and Communications in Medicine) para imagens e HL7 (Health Level 7) para dados clínicos. Isso garante que as imagens 3D de alta qualidade e os dados associados possam ser armazenados, recuperados e compartilhados eficientemente dentro do HIS (Hospital Information System). Essa conectividade não só melhora a documentação cirúrgica e a rastreabilidade de dispositivos, mas também facilita a consulta e o planejamento pré-operatório multidisciplinar, otimizando o fluxo de trabalho clínico.

Benefícios Clínicos e Operacionais da Percepção de Profundidade

A percepção de profundidade aprimorada se traduz em diversos benefícios clínicos tangíveis. Cirurgiões podem realizar dissecções mais precisas, suturas mais seguras e hemostasia mais eficaz, especialmente em espaços anatômicos restritos e delicados. A redução da fadiga visual e a melhoria da coordenação mão-olho são frequentemente relatadas, o que pode levar a tempos cirúrgicos mais curtos e a uma menor incidência de complicações intra e pós-operatórias. A capacidade de visualizar com clareza a anatomia complexa é particularmente vantajosa em procedimentos que envolvem OPME (Órteses, Próteses e Materiais Especiais), onde o posicionamento exato é crítico para o sucesso a longo prazo do implante.

Além disso, a plataforma Stryker incorpora recursos de Tecnovigilância, permitindo o monitoramento contínuo do desempenho do equipamento e a identificação precoce de quaisquer eventos adversos. Isso é vital para a segurança do paciente e a conformidade regulatória, conforme exigido pela ANVISA e pelo sistema de CNES (Cadastro Nacional de Estabelecimentos de Saúde). A capacidade de integrar dados de um Monitor multiparamétrico durante a cirurgia também pode fornecer informações contextuais adicionais, melhorando a tomada de decisão.

Manutenção, Conformidade Normativa e Vida Útil

A longevidade e o desempenho dos sistemas de visualização 3D dependem de uma manutenção rigorosa e da conformidade com as normas internacionais e nacionais. A ABNT NBR IEC 60601-1 é a base para a segurança elétrica e o desempenho essencial, enquanto a IEC 60601-1-2 aborda a compatibilidade eletromagnética, um fator crítico em ambientes hospitalares com múltiplos equipamentos eletrônicos. A Stryker projeta seus equipamentos para atender ou exceder esses padrões, garantindo um MTBF médico elevado e minimizando interrupções. A calibração regular e a verificação dos componentes ópticos e eletrônicos são essenciais para manter a qualidade da imagem 3D e a precisão do sistema ao longo de sua vida útil. Para um aprofundamento nas diretrizes de manutenção preventiva para equipamentos médico-hospitalares, o HospSpecs oferece recursos valiosos.

Pontos de Atenção de Engenharia

Óptica do Endoscópio 3D ⚙️ Mecanismo: Desalinhamento das lentes ou degradação dos prismas internos devido a impactos repetitivos ou ciclos de esterilização inadequados, comprometendo a fusão das imagens estereoscópicas. 🔍 Sintoma: Perda da percepção de profundidade, visão dupla (diplopia) ou fadiga ocular excessiva durante o uso. ✅ Orientação: Realizar manuseio cuidadoso, seguir rigorosamente os protocolos de esterilização do fabricante e agendar calibrações e inspeções ópticas preventivas.
Conectores e Cabos de Fibra Óptica/Dados ⚙️ Mecanismo: Danos por torção, esmagamento ou desconexões bruscas, resultando em interrupção da transmissão de sinal de vídeo de alta largura de banda ou dados de controle. 🔍 Sintoma: Imagem intermitente, perda de sinal, artefatos visuais ou falha na comunicação entre os módulos do sistema. ✅ Orientação: Inspecionar cabos e conectores regularmente, evitar dobras acentuadas e garantir que as conexões sejam feitas e desfeitas com cuidado, seguindo as instruções do fabricante.
Monitor 3D (Painel e Eletrônica) ⚙️ Mecanismo: Degradação gradual da retroiluminação LED, falha de pixels ou problemas na placa controladora de vídeo, afetando a qualidade e a uniformidade da imagem 3D. 🔍 Sintoma: Áreas escuras na tela, pixels mortos, cores distorcidas ou falha completa na exibição da imagem. ✅ Orientação: Evitar exposição prolongada a temperaturas extremas, realizar calibrações de cor periódicas e garantir que o monitor seja desligado corretamente após o uso para prolongar a vida útil da retroiluminação.

Usabilidade no Mercado Brasileiro

Curva de Aprendizado para Percepção 3D Embora a visão 3D seja mais natural, a adaptação à interface e aos óculos pode exigir um período inicial de treinamento e prática para alguns cirurgiões. 💡 Impacto: Pode haver uma fase de adaptação onde a eficiência cirúrgica é temporariamente menor, mas os ganhos de precisão e redução de fadiga a longo prazo compensam o investimento em treinamento.
Compatibilidade Elétrica e de Rede no Brasil Os sistemas Stryker são projetados para padrões internacionais, mas a verificação da voltagem (110V/220V) e a estabilidade da rede elétrica hospitalar brasileira são cruciais. A infraestrutura de rede deve suportar a transmissão de dados DICOM/HL7. 💡 Impacto: Instalação inadequada pode levar a falhas de equipamento ou interrupções na conectividade, afetando o fluxo de trabalho e a segurança dos dados.
Ergonomia dos Óculos 3D O conforto e o peso dos óculos 3D são fatores importantes, especialmente em cirurgias prolongadas. Modelos mais leves e ajustáveis são preferíveis para minimizar a fadiga do cirurgião. 💡 Impacto: Óculos desconfortáveis podem causar fadiga ocular, dores de cabeça e distração, comprometendo o foco do cirurgião e a duração do procedimento.
Suporte Pós-Venda e Peças de Reposição A Stryker possui uma rede de suporte estabelecida no Brasil, mas a disponibilidade imediata de peças de reposição específicas para sistemas 3D pode variar, exigindo planejamento para manutenção. 💡 Impacto: Atrasos na manutenção ou na substituição de peças podem resultar em tempo de inatividade do equipamento, impactando a programação cirúrgica e a disponibilidade de serviços.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Visualização 3D elimina completamente a fadiga do cirurgião.	A visualização 3D reduz significativamente a fadiga visual e melhora a ergonomia ao restaurar a percepção de profundidade natural. No entanto, outros fatores como a duração da cirurgia, a postura do cirurgião e o uso prolongado de óculos 3D ainda podem contribuir para algum nível de fadiga.
Sistemas 3D garantem cirurgias mais rápidas e eficientes.	A percepção de profundidade aprimorada e a melhor coordenação mão-olho podem, de fato, levar a tempos cirúrgicos reduzidos e maior eficiência em procedimentos complexos. Contudo, a velocidade e eficiência também dependem da experiência do cirurgião, da complexidade do caso e da integração da equipe.
Tecnologia 4K 3D oferece a imagem mais nítida possível.	A resolução 4K combinada com 3D proporciona uma imagem de altíssima definição e detalhe. No entanto, a nitidez percebida também é influenciada pela qualidade da óptica do endoscópio, pela iluminação do campo cirúrgico e pela calibração do monitor, além da capacidade de processamento da CCU.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Sistemas de visualização 3D genéricos ou de marcas menos estabelecidas podem ser encontrados em faixas de preço que variam de R$ 50.000 a R$ 150.000 em marketplaces, dependendo da resolução e dos acessórios incluídos.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Perda de percepção de profundidade ou visão dupla" ⚙️ Causa de Engenharia: Desalinhamento óptico interno do endoscópio devido a impactos ou degradação dos componentes ópticos, ou falha na sincronização das imagens pela CCU. ⏳ Timing de Manifestação: Geralmente após 2-4 anos de uso intensivo ou após um evento de manuseio inadequado/impacto.
⚠️ Falha recorrente: "Imagem intermitente ou artefatos visuais" ⚙️ Causa de Engenharia: Falha no cabo de fibra óptica ou de dados, problemas nos conectores, ou mau funcionamento da placa de processamento de vídeo na CCU. ⏳ Timing de Manifestação: Pode ocorrer a qualquer momento, mas é mais comum após 1-3 anos de uso devido ao desgaste dos cabos e conectores.
⚠️ Falha recorrente: "Superaquecimento da unidade de controle ou endoscópio" ⚙️ Causa de Engenharia: Falha no sistema de refrigeração da CCU, obstrução das saídas de ar, ou uso em ambiente com temperatura ambiente acima do especificado. ⏳ Timing de Manifestação: Geralmente após 1-2 anos de uso, especialmente em ambientes com climatização inadequada ou manutenção preventiva negligenciada.
⚠️ Falha recorrente: "Falha na integração com HIS/PACS" ⚙️ Causa de Engenharia: Problemas de configuração de rede, incompatibilidade de versões de software (DICOM/HL7) ou falha no módulo de comunicação do sistema. ⏳ Timing de Manifestação: Mais comum durante a instalação inicial ou após atualizações de software em um dos sistemas integrados.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Stryker, Karl Storz, Olympus	R$ 300.000 a R$ 800.000+	Liderança tecnológica, alta qualidade de imagem (4K 3D), durabilidade, certificações internacionais, suporte técnico global e integração robusta com sistemas hospitalares.
Tier 2 (marca regional/intermediária)	Richard Wolf, Fujifilm (alguns modelos)	R$ 150.000 a R$ 350.000	Bom custo-benefício técnico, qualidade de imagem satisfatória, presença de suporte técnico regional, mas com menor capilaridade ou portfólio mais restrito.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial no Brasil	R$ 50.000 a R$ 150.000	Preço como único diferencial. Compromete qualidade de componentes, ausência de certificações, suporte técnico limitado ou inexistente, maior risco de falhas e obsolescência precoce.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Karl Storz IMAGE1 S 3D (Tier 1 (marca líder)) ⭐ Ponto forte: Sistema modular que permite a integração de diversas tecnologias de imagem, incluindo 3D, com flexibilidade para diferentes especialidades cirúrgicas. 🎯 Perfil ideal: Posicionado para hospitais que buscam uma plataforma de imagem versátil e escalável, com foco em personalização e integração avançada.
Olympus 3D Surgical System (Tier 1 (marca líder)) ⭐ Ponto forte: Oferece visualização 3D de alta definição com foco na ergonomia e na redução da fadiga do cirurgião, utilizando tecnologia de ponta em óptica e processamento. 🎯 Perfil ideal: Recomendado para centros cirúrgicos que priorizam a experiência do usuário e a minimização da fadiga em procedimentos endoscópicos prolongados.
Richard Wolf ENDOCAM Logic 4K (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Plataforma de imagem 4K que pode ser configurada com módulos 3D, oferecendo excelente qualidade visual e integração com sistemas de documentação. 🎯 Perfil ideal: Opção preferencial para hospitais que buscam uma solução 4K 3D robusta com bom custo-benefício e suporte técnico regional confiável.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são tipicamente sistemas de visualização 3D importados de baixo custo, comercializados sem uma marca estabelecida ou com representação técnica limitada no Brasil. Caracterizam-se pela ausência de certificações de segurança (IEC 60601-1), componentes de qualidade inferior e falta de rastreabilidade na cadeia de suprimentos.

Riscos de engenharia e segurança identificados:

❌ Risco de segurança elétrica: Ausência de conformidade com a IEC 60601-1 pode expor pacientes e equipe a choques elétricos ou falhas de isolamento.
❌ Qualidade de imagem inconsistente: Óptica e processamento de imagem inferiores podem levar a imagens com baixa resolução, latência ou distorção, comprometendo a precisão cirúrgica.
❌ Falha prematura de componentes: Uso de componentes eletrônicos e ópticos de baixa qualidade resulta em MTBF médico reduzido e alta taxa de falhas, gerando tempo de inatividade e custos de reparo.
❌ Incompatibilidade com sistemas hospitalares: Dificuldade ou impossibilidade de integração com HIS/PACS/RIS devido à falta de conformidade com padrões DICOM/HL7, prejudicando o fluxo de trabalho e a documentação.

💡 Recomendação de compra: Para garantir a segurança do paciente e a longevidade do investimento, o comprador deve sempre priorizar sistemas de visualização 3D para endoscopia de fabricantes com certificações reconhecidas, histórico de qualidade e suporte técnico estabelecido no Brasil. A economia inicial com produtos Tier 3 pode resultar em custos muito maiores a longo prazo.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O sistema de visualização 3D possui certificação de conformidade com a IEC 60601-1 e IEC 60601-1-2, com laudo de laboratório acreditado?
Qual o MTBF médico esperado para os componentes críticos do sistema (câmera, monitor, processador de imagem)?
Há disponibilidade de peças de reposição no Brasil para todos os componentes do sistema, e qual o lead time médio para peças críticas?
Qual o SLA de assistência técnica para manutenção preventiva e corretiva, incluindo tempo de resposta e cobertura geográfica?
O sistema é compatível com os padrões DICOM e HL7 para integração com nosso HIS/PACS/RIS existente?
Qual a política de atualização de software e firmware para garantir a compatibilidade futura e a segurança cibernética?
O treinamento para a equipe cirúrgica e de engenharia clínica está incluído na aquisição e qual a sua duração e conteúdo?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a capacidade de processamento de imagem Compradores podem focar apenas na resolução do monitor (e.g., 4K) sem considerar a capacidade do processador de imagem em tempo real. Um processador inadequado pode resultar em latência, artefatos visuais ou perda de quadros, comprometendo a fluidez e a precisão da imagem 3D, especialmente em movimentos rápidos do endoscópio. ✅ Como evitar: Exigir a especificação técnica detalhada do processador de imagem e verificar a taxa de quadros (fps) sustentada em 3D, além de realizar testes práticos de latência durante a avaliação do equipamento.
⚠️ Ignorar a compatibilidade eletromagnética (CEM) Em ambientes hospitalares com alta densidade de equipamentos eletrônicos, a compatibilidade eletromagnética é crucial. Ignorar a conformidade com a IEC 60601-1-2 pode levar a interferências que afetam o desempenho do sistema de visualização 3D ou de outros equipamentos vitais, como monitores multiparamétricos ou eletrocautérios. ✅ Como evitar: Sempre verificar o laudo de conformidade com a IEC 60601-1-2 e consultar a equipe de engenharia clínica para avaliar o ambiente eletromagnético da sala cirúrgica.
⚠️ Não considerar a ergonomia dos óculos 3D A escolha de óculos 3D inadequados ou desconfortáveis pode causar fadiga ocular, dores de cabeça e desconforto ao cirurgião, impactando negativamente a concentração e a duração dos procedimentos. A ergonomia é um fator crítico para a adoção e uso eficaz da tecnologia 3D. ✅ Como evitar: Incluir a avaliação ergonômica dos óculos 3D no processo de seleção, permitindo que os cirurgiões testem diferentes modelos em simulações de procedimentos prolongados.
⚠️ Desconsiderar a necessidade de treinamento contínuo A transição da visualização 2D para 3D requer uma adaptação e treinamento específico para a equipe cirúrgica. A falta de um programa de treinamento contínuo pode resultar em subutilização do sistema, erros operacionais ou uma curva de aprendizado prolongada, não maximizando o investimento. ✅ Como evitar: Incluir no contrato de aquisição um plano de treinamento abrangente para cirurgiões, enfermeiros e equipe de engenharia clínica, com sessões de reciclagem periódicas.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Ponto de energia dedicado com voltagem e amperagem compatíveis. 📋 Conforme ABNT NBR 5410 e requisitos do fabricante (e.g., 220V, 15A, disjuntor exclusivo).

Infraestrutura de Rede

Pontos de rede Ethernet (RJ-45) com cabeamento CAT6 ou superior. 📋 Para integração com HIS/PACS/RIS, garantindo largura de banda para transmissão de imagens DICOM.

Ambiente Físico

Espaço adequado para monitor 3D e unidade de controle, com distância de visualização recomendada. 📋 Considerar ergonomia da sala cirúrgica e posicionamento para equipe.

Iluminação da Sala Cirúrgica

Controle de iluminação ambiente para otimizar a visualização 3D. 📋 Reduzir reflexos no monitor e garantir contraste adequado para óculos 3D.

Suporte Estrutural

Suporte para monitor (teto ou carrinho) com capacidade de peso e estabilidade adequadas. 📋 Conforme especificações do fabricante e normas de segurança estrutural.

Ventilação e Climatização

Sistema de climatização que mantenha a temperatura e umidade dentro das faixas operacionais. 📋 Conforme especificações do fabricante para evitar superaquecimento dos componentes eletrônicos.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
IEC 60601-1 — Equipamentos eletromédicos: requisitos gerais de segurança e desempenho essencial	Sistema de visualização 3D completo (endoscópio, CCU, monitor)	Garante a segurança elétrica, mecânica e térmica, além do desempenho funcional básico do equipamento.
IEC 60601-1-2 — Compatibilidade eletromagnética (CEM) para equipamentos eletromédicos	Todos os módulos eletrônicos do sistema 3D	Assegura que o equipamento não cause interferência eletromagnética em outros dispositivos e seja imune a interferências externas.
ISO 13485 — Sistemas de gestão da qualidade para dispositivos médicos	Processos de fabricação e pós-venda do fabricante (Stryker)	Requisitos para um sistema de gestão da qualidade que garanta a conformidade regulatória e a segurança dos dispositivos médicos.
RDC ANVISA nº 509/2021 — Tecnovigilância e vigilância pós-comercialização de produtos para saúde	Fabricante e operadores do sistema 3D	Estabelece as regras para o monitoramento de eventos adversos e queixas técnicas relacionadas a produtos para a saúde no Brasil.
NR-32 — Segurança e saúde no trabalho em serviços de saúde	Operação e manutenção do sistema 3D em ambiente hospitalar	Define as diretrizes para a segurança dos trabalhadores da saúde que interagem com equipamentos médicos, incluindo aspectos de manuseio e desinfecção.

Eficiência Energética e Sustentabilidade

A eficiência energética em equipamentos médico-hospitalares, como os sistemas de visualização 3D para endoscopia, é um fator crescente de decisão de compra, impulsionado por metas ESG (Environmental, Social, and Governance) e pela busca por redução de custos operacionais em hospitais. Sistemas mais eficientes contribuem para a diminuição da pegada de carbono e otimizam o consumo de recursos.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Monitores 3D com tecnologia LED de alta eficiência	Até 30% menor que monitores LCD convencionais de tamanho e resolução equivalentes.	Redução de R$ 500 a R$ 1.500/ano por monitor em operação contínua, dependendo da tarifa de energia.
Unidades de Controle de Câmera (CCU) com processadores otimizados	15-25% menor em comparação com gerações anteriores de processadores de imagem.	Economia de R$ 300 a R$ 800/ano por CCU, considerando a carga de trabalho cirúrgica.

🌱 Relevância ESG: A escolha por sistemas de visualização 3D energeticamente eficientes alinha-se diretamente com as metas ESG corporativas, contribuindo para a redução das emissões de Escopo 2 (consumo de energia elétrica) e para a conformidade com padrões de gestão energética como a ISO 50001. Isso demonstra um compromisso com a sustentabilidade e a responsabilidade ambiental.

Vida Útil Típica por Componente

📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura de engenharia de manutenção para equipamentos eletromédicos.

Componente / Subsistema	Vida Útil Esperada	Observações
Endoscópio (câmera e óptica)	5 a 8 anos com manutenção preventiva e manuseio correto	A vida útil é significativamente reduzida por impactos, esterilização inadequada ou ciclos excessivos de uso.
Monitor 3D de alta resolução	7 a 10 anos com calibração regular	A degradação da luminosidade e do contraste pode ocorrer após 50.000 horas de uso, impactando a qualidade da imagem.
Unidade de Controle de Câmera (CCU)	8 a 12 anos com proteção contra picos de energia	Componentes eletrônicos são sensíveis a flutuações de energia e ambientes com alta umidade.
Cabos e Conectores	2 a 5 anos, dependendo da frequência de uso e manuseio	Danos físicos por torção, esmagamento ou desconexões bruscas são as principais causas de falha prematura.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um sistema novo equivalente.	Custo acumulado > 60% do valor de reposição de um sistema novo equivalente, indicando ineficiência econômica.
Disponibilidade de peças de reposição para componentes críticos	Peças críticas disponíveis com lead time aceitável (até 2 semanas) e custo razoável.	Peças críticas descontinuadas, com lead time > 4 semanas ou custo proibitivo (acima de 30% do valor da peça nova).
Idade do equipamento vs. vida útil típica da categoria	Idade < 70% da vida útil típica da categoria, com potencial de extensão via retrofit.	Idade > 80% da vida útil típica da categoria, com risco crescente de falhas múltiplas e obsolescência tecnológica.
Tecnologia atual vs. avanços recentes (e.g., 4K, IA)	Tecnologia ainda relevante, com possibilidade de upgrades de software ou módulos.	Tecnologia obsoleta que não atende aos padrões clínicos atuais ou não é compatível com novas integrações (e.g., 4K, realidade aumentada, IA).

💡 Orientação geral: A decisão entre reformar e substituir um sistema de visualização 3D para endoscopia deve ser baseada em uma análise de custo total de propriedade (TCO), considerando não apenas os custos diretos de manutenção, mas também a perda de produtividade por inatividade, a obsolescência tecnológica e o impacto na qualidade do atendimento ao paciente. A avaliação deve ser multidisciplinar, envolvendo engenharia clínica, equipe cirúrgica e gestão hospitalar.

Glossário Técnico

DICOM (Digital Imaging and Communications in Medicine): Padrão internacional para o manuseio, armazenamento, impressão e transmissão de imagens médicas e informações relacionadas. Garante a interoperabilidade entre equipamentos de imagem e sistemas de informação hospitalar.
HL7 (Health Level 7): Conjunto de padrões internacionais para a transferência de dados clínicos e administrativos entre sistemas de informação em saúde, facilitando a comunicação entre diferentes aplicações hospitalares.
PACS (Picture Archiving and Communication System): Sistema de arquivamento e comunicação de imagens médicas que permite o armazenamento digital, recuperação, distribuição e apresentação de imagens de diversas modalidades (RM, TC, US, Endoscopia).
Tecnovigilância: Sistema de vigilância pós-comercialização de produtos para a saúde que monitora eventos adversos e queixas técnicas, visando garantir a segurança e a qualidade dos dispositivos médicos em uso.
MTBF médico (Mean Time Between Failures): Métrica que indica o tempo médio esperado entre falhas de um equipamento eletromédico, sendo um indicador crucial de confiabilidade e disponibilidade operacional em ambientes hospitalares.
OPME (Órteses, Próteses e Materiais Especiais): Categoria de produtos para a saúde de alto custo, como implantes e dispositivos cirúrgicos, que são utilizados em procedimentos médicos e frequentemente requerem rastreabilidade rigorosa.

Perguntas Frequentes

Como a visualização 3D da Stryker melhora a segurança do paciente em cirurgias endoscópicas?: A visualização 3D da Stryker melhora a segurança do paciente ao proporcionar uma percepção de profundidade superior, o que permite ao cirurgião realizar dissecções mais precisas e evitar danos a estruturas adjacentes. A melhor coordenação mão-olho e a redução da fadiga do cirurgião contribuem para um menor risco de erros operatórios. Além disso, a integração com sistemas de Tecnovigilância e a conformidade com normas como a IEC 60601-1 garantem que o equipamento opere dentro dos mais altos padrões de segurança e desempenho essencial.
Quais são os principais componentes de um sistema de visualização 3D para endoscopia da Stryker?: Os principais componentes incluem um endoscópio com duas lentes e dois sensores de imagem (para capturar as perspectivas estereoscópicas), uma unidade de controle de câmera (CCU) que processa as imagens, e um monitor 3D de alta resolução. Óculos polarizados ou ativos são utilizados pelo cirurgião para visualizar as imagens separadas e criar a percepção de profundidade. A plataforma também integra módulos para gerenciamento de dados e conectividade com o HIS, RIS e PACS, utilizando padrões DICOM e HL7.
A tecnologia 3D da Stryker é compatível com os sistemas de informação hospitalar existentes?: Sim, os sistemas de visualização 3D da Stryker são projetados com alta interoperabilidade. Eles utilizam padrões de comunicação amplamente aceitos na área da saúde, como DICOM para imagens médicas e HL7 para troca de dados clínicos. Isso permite uma integração fluida com sistemas de informação hospitalar (HIS), sistemas de arquivamento e comunicação de imagens (PACS) e sistemas de informação de radiologia (RIS), garantindo que as imagens e dados cirúrgicos sejam facilmente acessíveis e gerenciáveis.
Qual a importância da conformidade com a norma IEC 60601-1 para esses sistemas?: A conformidade com a norma IEC 60601-1 é de suma importância, pois ela estabelece os requisitos gerais para a segurança básica e o desempenho essencial de equipamentos eletromédicos. Para os sistemas de visualização 3D, isso significa que o equipamento foi testado e aprovado para operar de forma segura em um ambiente clínico, minimizando riscos elétricos, mecânicos e de compatibilidade eletromagnética (IEC 60601-1-2). Essa conformidade é um selo de qualidade e segurança regulatória, essencial para a proteção de pacientes e profissionais de saúde.

Conclusão

Os sistemas de visualização 3D da Stryker para endoscopia representam um avanço tecnológico que redefine a precisão e a segurança em cirurgias minimamente invasivas. Ao oferecer uma percepção de profundidade natural e aprimorada, esses sistemas capacitam os cirurgiões a realizar procedimentos complexos com maior confiança e eficiência, impactando positivamente os resultados clínicos e a recuperação do paciente. A conformidade com normas como a IEC 60601-1 e a integração com os sistemas de informação hospitalar garantem que esta tecnologia não só seja inovadora, mas também segura e funcional no ambiente de saúde. Para aprofundar seus conhecimentos sobre as últimas inovações em equipamentos médico-hospitalares, visite o HospSpecs.
