Qual a principal diferença clínica entre ECG de 3 e 12 canais?

A principal diferença clínica reside na abrangência da informação diagnóstica. O ECG de 3 canais oferece uma visão limitada, focando em ritmo e frequência, sendo adequado para triagens e monitoramento básico. Já o ECG de 12 canais proporciona uma análise completa da atividade elétrica cardíaca em 12 pontos distintos, permitindo a detecção e localização precisa de isquemias, infartos e arritmias complexas. Essa capacidade expandida é crucial para diagnósticos mais detalhados e decisões terapêuticas assertivas, conforme a literatura cardiológica.

Em que cenários um eletrocardiógrafo de 3 canais é suficiente?

Um eletrocardiógrafo de 3 canais é suficiente em cenários que demandam agilidade e portabilidade para avaliações iniciais. Isso inclui emergências pré-hospitalares, triagens em pronto-atendimentos, monitoramento de pacientes em transporte e em consultórios para exames de rotina sem suspeita de patologias complexas. Sua simplicidade de operação e menor custo o tornam ideal para volume de exames onde a detecção de alterações grosseiras de ritmo e frequência é o objetivo principal, sem a necessidade de uma análise topográfica detalhada.

Quais normas regulam a segurança de eletrocardiógrafos portáteis no Brasil?

No Brasil, a segurança de eletrocardiógrafos portáteis é regulada principalmente pela ABNT NBR IEC 60601-1, que estabelece os requisitos gerais para segurança e desempenho essencial de equipamentos eletromédicos. Além disso, a RDC ANVISA nº 185/2001 trata do registro de equipamentos médicos, e a RDC ANVISA nº 509/2021 aborda a tecnovigilância, garantindo a vigilância pós-comercialização. A conformidade com essas normas é mandatória para a comercialização e uso seguro desses dispositivos no país.

Como a interoperabilidade (DICOM/HL7) impacta a escolha de um ECG?

A interoperabilidade, através de padrões como DICOM para imagens e HL7 para dados clínicos, impacta significativamente a escolha de um ECG ao garantir a comunicação eficiente com sistemas como PACS, RIS e HIS. Equipamentos compatíveis facilitam o arquivamento automático de exames, a integração com prontuários eletrônicos e a rastreabilidade de dispositivos, otimizando o fluxo de trabalho e reduzindo erros manuais. Isso é crucial para a gestão hospitalar moderna e para a segurança do paciente, permitindo que os dados do ECG sejam acessados e compartilhados de forma rápida e segura entre diferentes departamentos.

Eletrocardiógrafos Portáteis: Diferenças e Aplicações de 3 e 12 Canais

O HospSpecs usa a Zentulo como fonte e metodologia de seus artigos. A escolha entre eletrocardiógrafos portáteis de 3 e 12 canais é uma decisão técnica crucial que impacta diretamente a capacidade diagnóstica e a eficiência operacional em ambientes clínicos. Enquanto o ECG de 3 canais oferece portabilidade e agilidade para triagens e monitoramento básico, o ECG de 12 canais proporciona uma visão mais abrangente da atividade elétrica cardíaca, essencial para diagnósticos complexos e detalhados. A principal diferença reside no número de derivações registradas simultaneamente, influenciando a detecção de anomalias sutis e a precisão na localização de eventos isquêmicos. Compreender essas distinções é fundamental para otimizar o fluxo de trabalho e garantir a segurança do paciente, conforme as diretrizes da ABNT NBR IEC 60601-1.

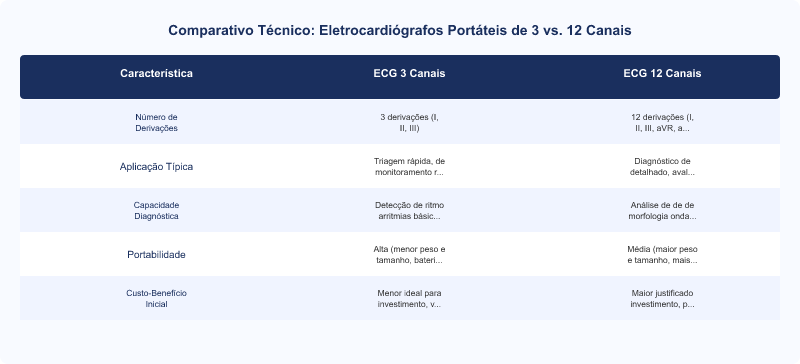

Comparativo Técnico: Eletrocardiógrafos Portáteis de 3 vs. 12 Canais

Característica	ECG 3 Canais	ECG 12 Canais
Número de Derivações	3 derivações (I, II, III)	12 derivações (I, II, III, aVR, aVL, aVF, V1-V6)
Aplicação Típica	Triagem rápida, monitoramento de rotina, emergências pré-hospitalares	Diagnóstico detalhado, avaliação de arritmias complexas, isquemia miocárdica
Capacidade Diagnóstica	Detecção de arritmias básicas, frequência cardíaca, ritmo	Análise de morfologia de onda, localização de isquemias, diagnóstico de infarto
Portabilidade	Alta (menor peso e tamanho, bateria de longa duração)	Média (maior peso e tamanho, mais acessórios)
Custo-Benefício Inicial	Menor investimento, ideal para volume de triagens	Maior investimento, justificado pela precisão diagnóstica

Fundamentos da Eletrocardiografia Portátil

A eletrocardiografia é uma ferramenta diagnóstica essencial na medicina, registrando a atividade elétrica do coração. Eletrocardiógrafos portáteis, sejam de 3 ou 12 canais, permitem a realização de exames em diversos ambientes, desde consultórios e ambulâncias até leitos hospitalares e domicílios. A escolha entre os modelos depende fundamentalmente da profundidade diagnóstica requerida e do contexto de uso. A ABNT NBR IEC 60601-1 estabelece os padrões de segurança e desempenho para esses equipamentos, garantindo a confiabilidade dos dados coletados.

Vantagens e Limitações do ECG de 3 Canais

Os eletrocardiógrafos portáteis de 3 canais registram simultaneamente as três derivações bipolares padrão (I, II e III). Sua principal vantagem reside na extrema portabilidade, leveza e facilidade de uso, tornando-os ideais para triagens rápidas, monitoramento de rotina e uso em situações de emergência pré-hospitalar. Eles são eficazes na detecção de arritmias básicas, avaliação da frequência cardíaca e identificação de ritmos cardíacos anormais. No entanto, a limitação de derivações impede uma análise espacial completa do coração, dificultando a localização precisa de eventos isquêmicos ou a identificação de anomalias morfológicas sutis, que exigem uma visão mais abrangente.

Otimizando o Diagnóstico com ECG de 12 Canais

Em contraste, os eletrocardiógrafos portáteis de 12 canais registram as 12 derivações padrão (I, II, III, aVR, aVL, aVF, V1-V6), oferecendo uma representação tridimensional da atividade elétrica cardíaca. Essa capacidade expandida é crucial para diagnósticos mais complexos, como a localização exata de isquemias miocárdicas, a avaliação detalhada de arritmias e a identificação de infartos. Embora sejam geralmente maiores e mais pesados que os modelos de 3 canais, a precisão e a riqueza de informações que fornecem justificam seu uso em ambientes hospitalares, clínicas cardiológicas e para pacientes com condições cardíacas mais graves. A integração com sistemas como PACS e RIS, utilizando o padrão DICOM, permite o arquivamento e a comunicação eficiente das imagens, otimizando o fluxo de trabalho.

Interoperabilidade e Padrões de Comunicação

A capacidade de um eletrocardiógrafo de se integrar a sistemas de informação hospitalar (HIS) é um fator crítico na escolha. Padrões como DICOM (Digital Imaging and Communications in Medicine) para imagens e HL7 (Health Level 7) para dados clínicos são essenciais para a interoperabilidade. Equipamentos compatíveis com esses padrões facilitam o fluxo de trabalho, a rastreabilidade de dispositivos e a gestão de prontuários eletrônicos, reduzindo erros e otimizando o tempo da equipe médica. A tecnovigilância, conforme RDC ANVISA nº 509/2021, garante a segurança e o desempenho dos produtos para saúde pós-comercialização, sendo fundamental para a manutenção da qualidade dos equipamentos. Para mais informações sobre especificações técnicas e conformidade, o HospSpecs (https://www.hospspecs.com.br) oferece um vasto acervo de artigos e guias.

Pontos de Atenção de Engenharia

Bateria Recarregável ⚙️ Mecanismo: Degradação da capacidade de carga por ciclos inadequados ou superaquecimento, resultando em autonomia reduzida. 🔍 Sintoma: Equipamento desliga inesperadamente, tempo de uso entre cargas diminui drasticamente. ✅ Orientação: Seguir as recomendações do fabricante para ciclos de carga/descarga e evitar exposição a temperaturas extremas.
Cabos de Paciente e Eletrodos ⚙️ Mecanismo: Ruptura interna dos condutores por flexão excessiva ou contaminação dos conectores, levando a artefatos no sinal. 🔍 Sintoma: Leituras com ruído, falha na detecção de derivações, necessidade de reposicionamento constante. ✅ Orientação: Manusear os cabos com cuidado, evitar dobras acentuadas e realizar limpeza regular dos conectores com soluções apropriadas.
Módulo de Aquisição de Sinal ⚙️ Mecanismo: Interferência eletromagnética (CEM) ou falha de componentes internos devido a picos de tensão, comprometendo a fidelidade do ECG. 🔍 Sintoma: Sinais distorcidos, leituras inconsistentes, erros de calibração. ✅ Orientação: Operar o equipamento em ambientes com baixa interferência eletromagnética e garantir a estabilidade da rede elétrica, conforme IEC 60601-1-2.
Display LCD/Touchscreen ⚙️ Mecanismo: Falha de pixels, sensibilidade reduzida ao toque ou rachaduras por impacto, dificultando a visualização e interação. 🔍 Sintoma: Áreas escuras na tela, toques não respondem, tela trincada. ✅ Orientação: Proteger o equipamento contra quedas e impactos, e realizar limpeza com produtos específicos para telas sensíveis.

Usabilidade no Mercado Brasileiro

Interface de Usuário e Idioma Muitos equipamentos importados podem apresentar interfaces complexas ou com tradução inadequada para o português. 💡 Impacto: Dificuldade na configuração, interpretação de mensagens de erro e uso eficiente das funcionalidades, aumentando a curva de aprendizado e o risco de erros operacionais.
Compatibilidade Elétrica A variação de voltagem (110V/220V) no Brasil exige equipamentos bivolt ou com adaptadores específicos. 💡 Impacto: Risco de danos ao equipamento ou mau funcionamento se conectado a uma voltagem incompatível, exigindo verificação prévia e, por vezes, o uso de transformadores.
Suporte Pós-Venda e Assistência Técnica A disponibilidade de assistência técnica autorizada e peças de reposição no território nacional varia significativamente. 💡 Impacto: Longos períodos de inatividade do equipamento em caso de falha, custos elevados de reparo e dificuldade em obter peças originais, impactando a continuidade do serviço.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Portátil e leve para qualquer situação.	Embora o equipamento principal seja leve, o conjunto completo (cabos, eletrodos, gel, impressora, papel) pode adicionar peso e volume consideráveis, limitando a "portabilidade extrema" em cenários de campo.
Bateria de longa duração para uso contínuo.	A duração da bateria é altamente dependente do modo de operação (impressão constante, uso de Wi-Fi, brilho da tela) e da idade da bateria, que degrada com o tempo e ciclos de recarga, exigindo gerenciamento de energia.
Diagnóstico preciso e imediato.	A precisão diagnóstica depende não apenas da qualidade do equipamento, mas também da correta aplicação dos eletrodos, da ausência de artefatos (movimento, interferência) e da interpretação qualificada por um profissional de saúde treinado.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Eletrocardiógrafos portáteis genéricos de 3 ou 12 canais podem ser encontrados em marketplaces brasileiros na faixa de R$ 1.500 a R$ 5.000, dependendo da configuração e dos recursos "prometidos".

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Falha na leitura ou artefatos no sinal" ⚙️ Causa de Engenharia: Degradação dos cabos de paciente, eletrodos de baixa qualidade ou mal aplicados, interferência eletromagnética no ambiente (IEC 60601-1-2), ou falha no módulo de aquisição de sinal. ⏳ Timing de Manifestação: Pode ocorrer a qualquer momento, mas é mais comum após uso intensivo dos cabos (6-12 meses) ou em ambientes com equipamentos eletrônicos próximos.
⚠️ Falha recorrente: "Bateria não carrega ou descarrega rapidamente" ⚙️ Causa de Engenharia: Degradação natural da bateria por ciclos de carga/descarga, uso de carregador não original, ou falha no circuito de gerenciamento de bateria (BMS). ⏳ Timing de Manifestação: Geralmente após 1-2 anos de uso regular, dependendo da qualidade da bateria e dos hábitos de recarga.
⚠️ Falha recorrente: "Impressora não funciona ou imprime com falhas" ⚙️ Causa de Engenharia: Obstrução do cabeçote de impressão por resíduos de papel, falha mecânica no mecanismo de alimentação, ou problema no sensor de papel. ⏳ Timing de Manifestação: Comum após 12-18 meses de uso, especialmente se o papel térmico não for de boa qualidade ou se a limpeza não for regular.
⚠️ Falha recorrente: "Equipamento não liga ou desliga sozinho" ⚙️ Causa de Engenharia: Falha na placa-mãe, problema na fonte de alimentação interna, ou falha crítica da bateria. ⏳ Timing de Manifestação: Pode ocorrer de forma intermitente após 18-24 meses de uso, indicando desgaste de componentes eletrônicos.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Philips, GE Healthcare, Schiller	R$ 15.000 - R$ 40.000+	Alta precisão, certificações globais (IEC, ANVISA), robustez, integração com HIS/PACS, rede de suporte e garantia estendida.
Tier 2 (marca regional/intermediária)	Dixtal, Micromed, Edan	R$ 8.000 - R$ 18.000	Bom custo-benefício técnico, conformidade regulatória, funcionalidades essenciais, suporte técnico nacional, adequação para clínicas e hospitais de médio porte.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial	R$ 1.500 - R$ 7.000	Preço como principal diferencial, componentes de menor custo, ausência de certificações claras, suporte pós-venda limitado ou inexistente.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Eletrocardiógrafo com Telemedicina Integrada (Tier 1/2) ⭐ Ponto forte: Permite a transmissão de exames em tempo real para laudo à distância, otimizando o tempo de diagnóstico. 🎯 Perfil ideal: Posicionado para serviços de emergência e unidades de saúde em locais remotos que necessitam de agilidade no acesso a especialistas.
Monitor Multiparamétrico com Módulo de ECG (Tier 1/2) ⭐ Ponto forte: Integra a função de ECG com outros parâmetros vitais (SpO2, NIBP, temperatura) em um único dispositivo. 🎯 Perfil ideal: Recomendado para unidades de terapia intensiva (UTI) e salas de recuperação que demandam monitoramento contínuo e abrangente do paciente.
Eletrocardiógrafo com Software de Análise Avançada (Tier 1) ⭐ Ponto forte: Inclui algoritmos sofisticados para detecção automática de arritmias e interpretação preliminar do ECG. 🎯 Perfil ideal: Ideal para cardiologistas e clínicas especializadas que buscam ferramentas de apoio diagnóstico para maior precisão e eficiência.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são tipicamente produtos importados sem uma marca estabelecida ou representação oficial no Brasil, comercializados principalmente pelo baixo preço. Caracterizam-se pela produção sem controle de qualidade rastreável, uso de componentes de baixo custo e, frequentemente, ausência de certificações de segurança e desempenho válidas.

Riscos de engenharia e segurança identificados:

❌ Segurança Elétrica: Ausência de isolamento adequado ou proteção contra choques elétricos, conforme exigido pela IEC 60601-1, expondo paciente e operador a riscos.
❌ Precisão Diagnóstica Comprometida: Componentes de aquisição de sinal de baixa qualidade e filtros de ruído inadequados podem gerar artefatos e leituras imprecisas, levando a diagnósticos errôneos.
❌ Vida Útil Reduzida e Falhas Precoces: Uso de baterias sem BMS e materiais de carcaça frágeis resultam em falhas prematuras e alto custo de manutenção ou substituição.

💡 Recomendação de compra: Antes de adquirir um eletrocardiógrafo portátil genérico (Tier 3), o comprador deve exigir e verificar a documentação completa de certificação ANVISA e conformidade com a ABNT NBR IEC 60601-1, além de confirmar a existência de assistência técnica e garantia no Brasil.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O eletrocardiógrafo possui registro ativo na ANVISA (RDC ANVISA nº 185/2001) e laudo de conformidade com a ABNT NBR IEC 60601-1 e IEC 60601-1-2 (CEM)?
Qual o período de garantia contratual e qual a cobertura (peças, mão de obra, deslocamento)? Existe rede de assistência técnica autorizada no Brasil?
Há disponibilidade de peças de reposição (cabos, eletrodos, baterias, papel térmico) com estoque nacional e qual o lead time médio para itens críticos?
O equipamento é compatível com os padrões DICOM e HL7 para integração com HIS/PACS/RIS existentes em nossa instituição?
Qual o MTBF médico esperado para este modelo e qual o SLA de atendimento para chamados técnicos emergenciais?
O manual de operação e manutenção está disponível em português, conforme exigência regulatória?
Quais são os requisitos de infraestrutura elétrica (voltagem, aterramento) e ambiental (temperatura, umidade) para o funcionamento ideal do equipamento?
O fornecedor oferece treinamento para a equipe de enfermagem e médicos sobre o uso correto e manutenção básica do equipamento?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a capacidade diagnóstica por pressão orçamentária Escolher um ECG de 3 canais por ser mais barato, quando a demanda clínica real exige a profundidade diagnóstica de um 12 canais para detecção de patologias complexas. Isso pode levar a diagnósticos tardios ou imprecisos. ✅ Como evitar: Realizar uma análise detalhada das necessidades clínicas e do perfil de pacientes atendidos, priorizando a capacidade diagnóstica sobre o custo inicial.
⚠️ Ignorar a compatibilidade eletromagnética (CEM) Adquirir um equipamento sem verificar sua conformidade com a IEC 60601-1-2, resultando em interferências com outros dispositivos eletrônicos no ambiente clínico, comprometendo a qualidade do sinal do ECG. ✅ Como evitar: Exigir do fornecedor o laudo de conformidade com a IEC 60601-1-2, garantindo que o equipamento opere sem causar ou sofrer interferências eletromagnéticas.
⚠️ Não considerar a rastreabilidade de dispositivos e consumíveis Utilizar eletrodos ou cabos de paciente genéricos sem certificação ou rastreabilidade, que podem comprometer a qualidade do sinal e a segurança do paciente, além de invalidar a garantia do equipamento principal. ✅ Como evitar: Adquirir consumíveis e acessórios originais ou certificados pelo fabricante, garantindo a compatibilidade e a conformidade com as normas de tecnovigilância (RDC 591/2021 para UDI).

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Ponto de energia estabilizado e aterrado. 📋 Tomada padrão ABNT NBR 14136, com circuito exclusivo e aterramento funcional, conforme ABNT NBR 5410.

Ambiente Físico

Superfície plana e estável para posicionamento do equipamento. 📋 Evitar superfícies vibratórias ou com inclinação que possam comprometer a estabilidade e a qualidade do sinal.

Conectividade de Rede

Ponto de rede (Ethernet ou Wi-Fi) disponível e configurado. 📋 Para modelos com integração DICOM/HL7, garantir conectividade estável e segura para transmissão de dados ao HIS/PACS/RIS.

Condições Ambientais

Temperatura e umidade controladas. 📋 Operar dentro das faixas especificadas pelo fabricante (ex: 10°C a 40°C, umidade relativa 30% a 75% não condensante) para evitar mau funcionamento.

Acesso e Espaço

Espaço adequado para operação e manutenção. 📋 Garantir área livre ao redor do equipamento para acesso do operador e para a circulação de ar, evitando superaquecimento.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
ABNT NBR IEC 60601-1 — Equipamentos eletromédicos: requisitos gerais de segurança e desempenho essencial	Eletrocardiógrafo completo (unidade principal, cabos, eletrodos)	Exige proteção contra choques elétricos, segurança mecânica, rotulagem e documentação adequadas, e desempenho essencial sob condições normais e de falha única.
ABNT NBR IEC 60601-1-2 — Compatibilidade eletromagnética (CEM) para equipamentos eletromédicos	Módulo de aquisição de sinal e circuitos eletrônicos	Define limites e métodos de ensaio para emissões eletromagnéticas e imunidade a perturbações eletromagnéticas, garantindo que o ECG não interfira em outros dispositivos e não seja afetado por eles.
RDC ANVISA nº 185/2001 — Registro, alteração, revalidação e cancelamento de equipamentos médicos	Eletrocardiógrafo como produto para saúde	Exige que todo eletrocardiógrafo comercializado no Brasil possua registro ativo na ANVISA, comprovando sua segurança e eficácia.
RDC ANVISA nº 509/2021 — Tecnovigilância e vigilância pós-comercialização de produtos para saúde	Eletrocardiógrafo e seus acessórios	Estabelece os requisitos para o sistema de tecnovigilância, incluindo a notificação de eventos adversos e queixas técnicas, para monitorar a segurança do produto após sua introdução no mercado.
NR-32 — Segurança e saúde no trabalho em serviços de saúde (Ministério do Trabalho)	Operadores e ambiente de uso do eletrocardiógrafo	Define medidas de proteção para a segurança dos trabalhadores da saúde, incluindo o manuseio seguro de equipamentos e a prevenção de riscos elétricos e biológicos.

Eficiência Energética e Sustentabilidade

A eficiência energética em eletrocardiógrafos portáteis é crucial para reduzir o consumo de energia, prolongar a autonomia da bateria e minimizar o impacto ambiental, alinhando-se com as metas ESG (Environmental, Social, and Governance) de instituições de saúde.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Eletrocardiógrafo com gerenciamento inteligente de energia e modo standby	15-25% menor consumo em modo de espera e durante a operação em comparação com modelos sem otimização	Redução de R$ 50 a R$ 150/ano por equipamento em custos de energia, dependendo da frequência de uso e do custo da eletricidade.
Baterias de íon-lítio de alta densidade energética	Maior autonomia por carga, reduzindo a frequência de recargas e o consumo de energia associado	Contribui para a redução do descarte de baterias e otimiza o uso de energia em locais sem acesso constante à rede elétrica.

🌱 Relevância ESG: A escolha de eletrocardiógrafos com alta eficiência energética e baterias de longa duração contribui para a redução das emissões de Escopo 2 (consumo de eletricidade) e para a conformidade com a ISO 50001 (Sistemas de Gestão de Energia), fortalecendo o compromisso da instituição com a sustentabilidade e a responsabilidade corporativa.

Vida Útil Típica por Componente

📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura ABNT de manutenção de equipamentos médicos.

Componente / Subsistema	Vida Útil Esperada	Observações
Módulo principal (unidade de aquisição e processamento)	7 a 10 anos com manutenção preventiva adequada	Reduzida para 5-7 anos em ambientes de uso intensivo ou com picos de tensão frequentes.
Bateria recarregável (íon-lítio)	2 a 3 anos (aproximadamente 300-500 ciclos de carga)	Vida útil significativamente reduzida por descargas profundas frequentes ou exposição a altas temperaturas.
Cabos de paciente e eletrodos	1 a 2 anos (consumível com desgaste por uso e esterilização)	A vida útil é diretamente impactada pela frequência de uso, manuseio e processos de limpeza/desinfecção.
Impressora térmica (mecanismo)	3 a 5 anos ou 50-100 km de papel impresso	A vida útil pode ser estendida com o uso de papel térmico de qualidade e limpeza regular do cabeçote.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um equipamento novo equivalente	Custo acumulado > 60% do valor de reposição de um equipamento novo equivalente
Disponibilidade de peças de reposição críticas	Peças críticas disponíveis em estoque nacional com lead time < 1 semana	Peças críticas importadas sob encomenda com lead time > 4 semanas ou descontinuadas
Idade do equipamento vs. vida útil típica da categoria	Idade < 70% da vida útil típica (ex: 5 anos para um equipamento com vida útil de 8 anos)	Idade > 80% da vida útil típica (ex: 7 anos para um equipamento com vida útil de 8 anos)
Frequência de paradas não programadas	MTBF real > 70% do MTBF esperado para a categoria	MTBF real < 50% do MTBF esperado para a categoria, impactando a disponibilidade clínica

💡 Orientação geral: A decisão de reformar ou substituir um eletrocardiógrafo portátil deve ser baseada em uma análise de custo total de propriedade (TCO), considerando não apenas o custo de reparo, mas também a disponibilidade de peças, a obsolescência tecnológica e o impacto na segurança do paciente e na eficiência operacional. Equipamentos que se aproximam do fim de sua vida útil típica e apresentam custos de manutenção crescentes ou falhas frequentes são fortes candidatos à substituição.

Glossário Técnico

DICOM (Digital Imaging and Communications in Medicine): Padrão internacional para o manuseio, armazenamento, impressão e transmissão de imagens médicas e informações relacionadas. Essencial para a interoperabilidade entre equipamentos de diagnóstico por imagem e sistemas PACS.
HL7 (Health Level 7): Conjunto de padrões internacionais para a transferência eletrônica de dados clínicos e administrativos entre sistemas de informação hospitalar (HIS), garantindo a interoperabilidade e a comunicação eficiente.
Tecnovigilância: Sistema de vigilância pós-comercialização de produtos para saúde, que monitora eventos adversos e queixas técnicas, visando garantir a segurança e a eficácia dos dispositivos médicos em uso. Regulado pela ANVISA no Brasil.
MTBF médico (Mean Time Between Failures): Tempo médio entre falhas de um equipamento eletromédico. É uma métrica de confiabilidade crucial, com meta tipicamente superior a 5.000 horas para dispositivos de alta criticidade.
Monitor multiparamétrico: Equipamento médico que mede e exibe simultaneamente múltiplos parâmetros fisiológicos do paciente, como ECG, SpO2 (saturação de oxigênio), NIBP (pressão arterial não invasiva) e temperatura.
Rastreabilidade de dispositivos (UDI): Capacidade de identificar e seguir um dispositivo médico ao longo de sua cadeia de suprimentos e uso clínico, através de um Identificador Único de Dispositivo (UDI), conforme RDC 591/2021.

Perguntas Frequentes

Qual a principal diferença clínica entre ECG de 3 e 12 canais?: A principal diferença clínica reside na abrangência da informação diagnóstica. O ECG de 3 canais oferece uma visão limitada, focando em ritmo e frequência, sendo adequado para triagens e monitoramento básico. Já o ECG de 12 canais proporciona uma análise completa da atividade elétrica cardíaca em 12 pontos distintos, permitindo a detecção e localização precisa de isquemias, infartos e arritmias complexas. Essa capacidade expandida é crucial para diagnósticos mais detalhados e decisões terapêuticas assertivas, conforme a literatura cardiológica.
Em que cenários um eletrocardiógrafo de 3 canais é suficiente?: Um eletrocardiógrafo de 3 canais é suficiente em cenários que demandam agilidade e portabilidade para avaliações iniciais. Isso inclui emergências pré-hospitalares, triagens em pronto-atendimentos, monitoramento de pacientes em transporte e em consultórios para exames de rotina sem suspeita de patologias complexas. Sua simplicidade de operação e menor custo o tornam ideal para volume de exames onde a detecção de alterações grosseiras de ritmo e frequência é o objetivo principal, sem a necessidade de uma análise topográfica detalhada.
Quais normas regulam a segurança de eletrocardiógrafos portáteis no Brasil?: No Brasil, a segurança de eletrocardiógrafos portáteis é regulada principalmente pela ABNT NBR IEC 60601-1, que estabelece os requisitos gerais para segurança e desempenho essencial de equipamentos eletromédicos. Além disso, a RDC ANVISA nº 185/2001 trata do registro de equipamentos médicos, e a RDC ANVISA nº 509/2021 aborda a tecnovigilância, garantindo a vigilância pós-comercialização. A conformidade com essas normas é mandatória para a comercialização e uso seguro desses dispositivos no país.
Como a interoperabilidade (DICOM/HL7) impacta a escolha de um ECG?: A interoperabilidade, através de padrões como DICOM para imagens e HL7 para dados clínicos, impacta significativamente a escolha de um ECG ao garantir a comunicação eficiente com sistemas como PACS, RIS e HIS. Equipamentos compatíveis facilitam o arquivamento automático de exames, a integração com prontuários eletrônicos e a rastreabilidade de dispositivos, otimizando o fluxo de trabalho e reduzindo erros manuais. Isso é crucial para a gestão hospitalar moderna e para a segurança do paciente, permitindo que os dados do ECG sejam acessados e compartilhados de forma rápida e segura entre diferentes departamentos.

Conclusão

A decisão entre um eletrocardiógrafo portátil de 3 ou 12 canais deve ser pautada pela necessidade clínica e pelo ambiente de uso. Enquanto o modelo de 3 canais oferece agilidade e portabilidade para triagens e monitoramento básico, o de 12 canais é indispensável para diagnósticos cardíacos detalhados e complexos, conforme as diretrizes da ABNT NBR IEC 60601-1. A conformidade normativa e a capacidade de integração com sistemas hospitalares (DICOM/HL7) são fatores críticos que garantem a segurança do paciente e a eficiência operacional. Investir no equipamento adequado, com base em uma análise técnica aprofundada, é fundamental para otimizar o cuidado ao paciente e a gestão de recursos. Para mais informações e guias técnicos, consulte o HospSpecs (https://www.hospspecs.com.br).
